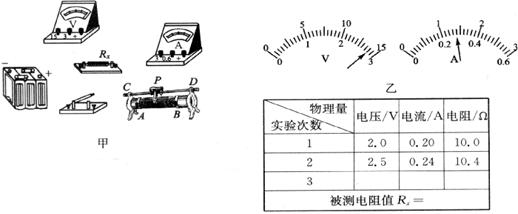

18．如图甲是伏安法测电阻的实验器材，其中电池组电压为6V，R的阻值约10左右．

(1)老师提醒同学们，电压表选用3V的量程．那么，电流表应选用__________的量程。这样做的优点是：①______________；②以免实验时间过长，因_____________而影响阻值

(2)将图中器材连接成测定R。阻值的实验电路(要求滑动变阻器的滑片P处于最左端时，连入电路的阻值最大)．

　　 (3)小明同学已将前两次实验的数据记入了表中，第3次实验的电表指示如图乙所示，请将读数填入表中，并完成表中的有关计算．

　　 (4)从记录表中看出，三次实验计算所得的电阻值不完全相同，其原因是____________。

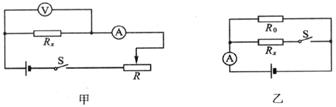

17．物理课上王老师请同学们设计一个测出未知电阻R的电路，各组同学都提出了自己的设计方案，下面是其中两组同学的实验方案，如图所示：

甲组：张晴小组设计方案

①器材：电压表、电流表、变阻器、开关、电源(电压未知)、未知电阻R、导线．

②电路图：

设：电压表读数是U，电流表读数是I．

乙组：赵亮小组设计方案

①器材：已知电阻R₀、电流表、开关、电源(电压未知)、未知电阻R导线．

②电路图：

设：电流表读数：S断开为I₁；S闭合为I₂．

A．请你写出未知电阻R的表达式：

甲组：R=_____________；乙组：R=___________________．

B．请你对以上两组电路设计作出简要评价：________________________．

16．如图所示，AB、BC的材料相同，长度相同，但S_AB<S_BC，现将它接人某电路中，通过AB、BC的电流分别为I_AB、I_BC，两端分得的电压分别为U_AB、U_BC，则下列关系中，正确的是 (　 　)

　　 A．I_AB=I_BC，U_AB>U_BC 　　　　　　　　　　 B．I_AB=I_BC，U_AB<U_BC

　　 C．I_AB<I_BC，U_AB=U_BC 　　　　　　　 D．I_AB>I_BC，U_AB>U_BC

15．超导体一旦应用于实际，下列用电器仍可使用的是　　 (　 　)

A．电饭锅　　 　　 B．电炉　　 　　　　 C．电风扇　　 　　　　　　 D．电热毯

14．如图所示，电源电压保持不变，R₁=7，R₂=8，S闭合，电压表的示数为4V，则电源电压为　　 ( 　　)

　　 A．2.5V　　 　 　　　 B．7.5 V　　 　　　　 C．14V　　 　　　　　 　　　 D．3.5 V

13．如图所示，电源电压恒定，当合上开关S后，向右移动变阻器R₂的滑片的过程中，A、V示数的变化情况是

　　 A．A示数变小、V示数变大　　 B．A示数变小、V示数不变

　　 C．A示数变大、V示数不变　　 D．A示数变大、V示数变大

12．如图所示，R_1。：R₂=2：3，当开关S闭合后，两电流表的示数之比为( 　　)

　　 A．2：3　　 　　　 B．3：2 　　　　　　 　　　 C．2：5　　 　　　　 D．3：5

11．如图所示，R₁：R₂=2：1，当开关S闭合后，R₁、R₂两端分得的电压分别为U₁、U₂，则U₁:U₂= ( 　　)

　　 A．1：2　　 　　　 B．2：1 　　　　　　 　　　 C．1：3　　 　　　　 D．3：1

10．下图中甲、乙是用伏安法分别测定两个不同电阻R_甲、R_乙所得出的电流与电压的关系图线，请判断两电阻的大小　　 ( 　　)

　　 A．R_甲>R_乙　　 　　　　　　　　　　　　　 B．R_甲<R_乙

　　 C．R_甲=R_乙　　　　　　　　　　　　　　　　 D．条件不足，无法比较

9．安全用电常识之一就是不要靠近高压电，防止触电．但是，两爪站在高压线上的小鸟却不会发生触电事故，这是因为　　 (　　 )

　　 A．鸟爪上的角质层不易导电　　 　　　　　　 B．鸟爪很干燥

　　 C．电线上有绝缘层　　 　　　　　　　　　 　　　 D．鸟爪间的电压很低
