28．小文设计了如图甲所示的实验研究电磁现象，当他闭合开关S后，发现小磁针发生了偏转，这说明___________的周围存在着磁场。接着小文又找来了一个小铁钉，把导线的一部分绕在上面，制成了一个电磁铁连在电路中。当再次闭合开关S后，小磁针静止时N极的指向如图乙所示。据此他判断出电源的________端是正极(选填“a”或“b”)。

27．如图所示，烛焰通过凸透镜后在光屏上能形成一个清晰的像，这个像是倒立、　　　 的实像(填“放大”、“缩小”)；若保持凸透镜的位置不动，将蜡烛和光屏互换一下位置，光屏上会成一个　　　　 、缩小的实像(填“正立”、“倒立”)。

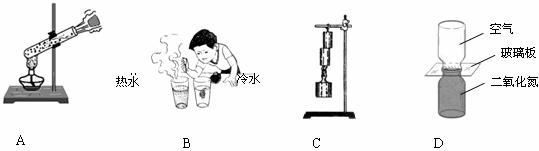

26．下图所示的各种实验现象中，能够说明分子间存在引力的是　 　　　　。(只填字母)

25．在图1中，画出A所受重力的示意图。根据图2中给出的入射光线和折射光线，在方框内画出一个适当类型的透镜。在图3中画出滑轮组最省力的绕绳方法。

图1　　　　　　　　 图2　　　　　　　　　　　　 　　　图3

24．读出下图所示各测量工具的测量值，并将结果填在相应的空格处：

弹簧测力计示数　　 温度计示数　　　　　 量筒示数　　　　　 电能表读数

　　　　　 N　　　 　　　　　℃　　　　 　　　　　 cm³　　　　 　　　　kW·h

23．一个竖直放置在水平桌面上的圆柱形容器，内装某种液体。将体积为V的金属块A挂在弹簧测力计下并浸没在该液体中(A与容器底未接触)。金属块A静止时，弹簧测力计的示数为F。将木块B放入该液体中，静止后木块B露出液面的体积与其总体积之比为7：12，把金属块A放在木块B上面，木块B刚好没入液体中(如图所示)。若已知金属块A的体积与木块B的体积之比为13：24，则金属块A的密度为____________。

22． 如图所示,小灯泡L₁和L₂额定电压均为12V，A、B分别为L₁和L₂中的电流随两端电压变化关系的图象。现将两灯串联接入电路中，使其中一个灯泡正常发光时，电路消耗的总功率为　　　　　 W。

21．如图所示，赛艇的桨可看成一个杠杆。则赛艇的桨属于　　　　　 杠杆。(选填“省力”或“费力”)

20．在深100m的矿井巷道里，每分钟渗水9m³，为保证安全不能让水积存在巷道内，应该用功率至少为　　　　　　 kW的水泵抽水。(g=10N/kg)

19．将物体沿凸透镜主轴从焦点处移动到距凸透镜10倍焦距处的过程中，像与凸透镜之间的距离将　　　　 (变大、变小、不变)。
