37．实验桌上有如下器材：满足实验要求的电源一个、电压表一个、电流表一个、开关一个、电阻箱(电路图符号)一个、各种阻值已知的定值电阻和导线若干。小敏想利用实验桌上的器材，设计一个实验证明：“当电阻保持不变时，电阻两端的电压与通过该电阻的电流成正比”。请你根据上述要求帮助小敏画出实验电路图，并写出实验步骤。

(1)实验电路图：

(2)实验步骤：

36．小盟想利用一块电流表和阻值已知的电阻R₀测量电阻R_X的阻值。小盟选择了满足实验要求的电源、电流表A，并连接了实验电路，如图所示。小盟的实验步骤没有写完整，请你帮助小盟完成实验步骤，并写出电阻R_X的表达式。

(1)闭合开关S₁，断开S₂，读出电流表的示数为I₁；

(2)____________，读出电流表的示数为I₂；请用I₁、I₂和R₀表示R_X。R_X = 　　　　　。

35．学完了额定电功率以后，小刚认为额定功率大的灯泡一定比额定功率小的灯泡亮，给你满足实验要求的电源一个、标有“2V 1W”的灯泡L₁和标有“6V 4W”的灯泡L₂ 各一个、开关一个，请设计一个实验，说明小刚的说法是错误的。

　 (1)在下侧虚框中画出实验电路图

　 (2)根据实验现象简要说明小刚的说法是错误的

34．在研究影响电磁铁磁性强弱因素的过程中，小丽使用一个线圈匝数为120匝的电磁铁，改变通过线圈的电流得到一组实验数据，如表所示。请你根据表中数据，归纳出电磁铁吸引大头针的个数与电流的关系是____________________________________。

33．测量某种液体的密度。

(1)把天平放在水平桌面上，将游码移至零刻度处，发现指针偏向分度盘的左侧，这时应将平衡螺母向 ________ 调节(选填：“左”或“右”)；

(2)将待测液体倒入烧杯中，用天平测出烧杯和液体的总质量m₁，如图所示，则m₁＝ __________ g；

(3)将烧杯中食用油的一部分倒入量筒，如图所示，这部分液体的体积为V，则V＝ __________ cm³；

(4)用天平测量烧杯和剩余液体的总质量m₂＝110g；

(5)根据以上数据，计算出这种液体的密度是___________g/cm³。

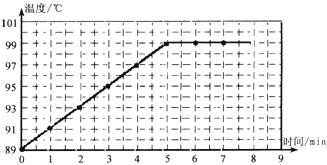

32．在“观察水的沸腾”实验中，当水温升到89℃时，小龙开始计时，每隔1min记录一次水的温度。然后，小徐根据实验数据绘制了如图所示的温度随时间变化的图像。

(1)由图像可以看出，把水从91℃加热到刚开始沸腾所需时间为________min。

(2)根据图像可知，水的沸点为__________℃。

31．小明做“探究凸透镜成像规律”的实验，所用凸透镜焦距为10cm．实验过程中，小明将蜡烛的放在如图所示的位置，这时在右面的光屏上可以得到一个清晰的像，这个像是________(选填：“放大”或“缩小”)，生活中　　　　　 就是利用这个原理制成的(选填：“照相机”、“幻灯机”或“放大镜”)。

30．如图所示是小明在研究液体内部压强特点时所做的实验。在一个烧杯中倒入适量的水，将压强计的探头放在水中不同的位置，实验现象如图甲、乙所示，根据实验现象可以分析出的结论是：_________________________________________。

29．如图所示，将刻度尺的一端紧压在桌面上，拨动伸出桌面的一端会听到声音，这说明声音是由于_____________产生的；显著改变刻度尺伸出桌面的长度，用与上次相同的力拨动伸出桌面的一端，能够听出声音的_______发生了变化(选填“响度”、“音调”或“音色”)

28．在研究气体压强和流速的关系时，小磊同学做了如图所示实验，这个实验说明：气体流速越大，压强越 __________ (选填：“大”或“小”)。
