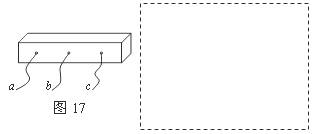

23．(4分)如图17所示，黑盒内是由一节3V的电池和两个等值电阻连接成的部分电路，a、b、c是由电路不同引出的三根导线。将电流表与a、b试触后相连，示数是0.3A；将电流表与a、c试触后相连，示数也是0.3A；将电流表与b、c试触后相连，示数是零。由此可判断出黑盒内电路的连接情况。请在虚线框内画出盒内各元件的连接情况。

22．(4分)如图16所示，沙沙同学把盛酱菜的瓶子烫洗后立刻将瓶盖旋紧，第二天她发现瓶盖很难拧开，请你用学过的物理知识想出两种打开瓶盖的方法。(已知酱菜瓶的瓶体是玻璃的，瓶盖由金属片制成。)

方法①_____________________________________

方法②______________________________________

21．(3分)用电热壶烧开水既方便又卫生，因此被广泛使用。电热壶的结构如图15所示。当电热壶接入电路时，图中的a端应当与_________相连；b端应当与_________相连；c端应当与_________相连(选填“地线”、“零线”、“火线”)。

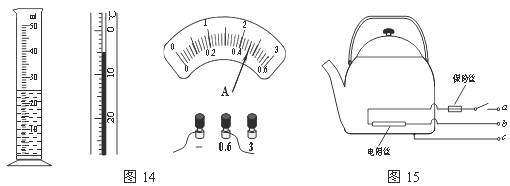

20．(3分)正确读数是做好物理实验的关键，如图14所示，量筒中液体的体积是________；温度计显示的温度是___________；电流表的示数是_________。

19．(2分)在图13中合适的位置标出电磁铁的N、S极及其外部磁感线的方向。

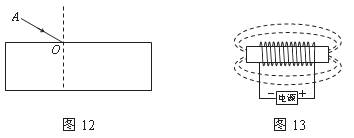

18．(2分)如图12所示，AO表示从空气斜射向平行玻璃砖上表面的一束光，请画出这束光通过玻璃砖的光路图。

17．如图11所示，青藏铁路部分路段路基两旁各插有一排碗口粗细、高约2米的铁棒，我们叫它热棒。热棒在路基下还埋有5米深，整个棒体是中空的，里面灌有少量液氨。热棒的作用相当于天然的“制冷机”，它是我们学过的物态变化知识的创造性应用。热棒的工作原理是：当路基温度升高时，液态氨吸热发生_____________变为气态上升到热棒的上端；气态氨遇冷放热发生__________变成了液态氨，又沉入了棒底。如此不断循环，有效地防止了路基温度的升高。

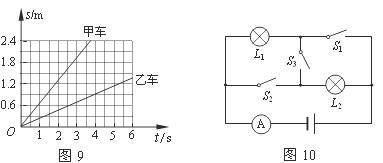

16. 在图10所示电路中，电源电压为6V不变。L₁、L₂是额定电压为6V，电阻为10Ω的相同灯泡(忽略温度对灯泡电阻的影响)。闭合开关　　　　　 时，L₁亮、L₂不亮；当仅闭合S₃时，整个电路消耗的电功率为　　　　　　　 。

15．甲、乙两小车同时同地同方向做匀速直线运动，它们的s-t图象如图9所示。两小车的速度大小关系是v_甲　　 　v_乙(填“﹥”、“﹤”或“﹦”)。

14．将同一压强计的金属盒先后放入甲、乙两种液体中，现象如图8所示。由图可知这两种液体的密度大小关系是ρ_甲　　　 ρ_乙。(填“﹥”、“﹤”或“﹦”)
