4．用螺丝固定工件时，要在螺帽下垫一个面积较大的垫圈，使用垫圈是为了

A．增大螺帽对工件的压强

B．减小螺帽对工件的压力

C．增大接触面的粗糙程度，防滑

D．增大工件受力面积，减小压强

3．夏日炎炎,人们总喜欢躲在大树的阴影下乘凉,树荫的形成是由于

A．光的直线传播 　

B．光的漫反射

C．光的折射

D．平面镜成像

2．如图所示,“奔马”模型的后蹄能稳稳地站立在手指上,下列分析正确的是

A．“奔马”受到的重力与手指对它的支持力是一对平衡力

B．“奔马”受到的重力与它对手指的压力是一对平衡力

C．“奔马”对手指的压力与手指对它的支持力是一对平衡力

D．“奔马”受到的重力与它对手指的压力是一对相互作用力

1．如图所示，其中与其它三个力所产生的作用效果不同的是

A．运动员对弓弦的拉力　　

B．汽车对地面的压力　　　　

C．斧头对木柴的力　

D．下落小球受到的重力

24．(7分)用图实验装置探究烧杯内的某种物质熔化时温度的变化规律(烧杯内物质在相同时间内吸收的热量相同)

(1)某时刻温度计示数如图，此刻杯内物质温度是_______。

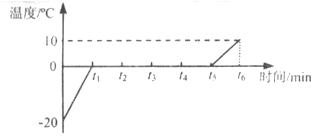

(2)根据实验数据描出加热过程中杯内物质的温度随时间变化图象如图，该物质的熔点是_______。

(3)t₂时刻，该物质处于_______态(选填“固”、“液”、“固、液混合”)

(4)t₂与t₃相比，哪一时刻杯内物体内能较大？_______，理由是_______

(5)已知0-t₁与t₅-t₆的时间相等，从图可知两段时间内温度升高不同，由此可以做出：“这种物质固态时的比热容小于液态时的比热容”的判断。请写出做出此判断的依据

25(7分)做研究浮力的实验中

(1)测量浸没在水中物体所受浮力大小步骤如图

①用细线把一物体挂在弹簧测力计上如图所示，测出该物体所受重力G=1．2N

②把该物体浸没在水中如图所示．此时弹簧测力计示数F=_______；

③该物体所受浮力F_浮=_______

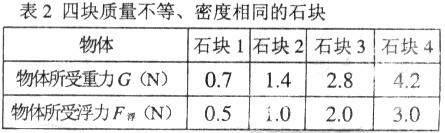

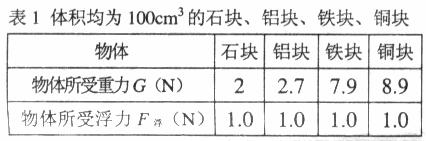

(2)按上述方法测定两组共8个实心物体浸没往水中所受浮力的实验数抓如表1、表2

①为了研究体积相同的不同物体，浸没在水中时所受浮力与重力的关系，根据表1数据，在以G为横坐标、F_浮为纵坐标的方格纸上描点，再把这些点连起来

②甲同学根据图线得出“一切浸没在水中的物体所受的浮力皆相等”的结论

乙同学根据表2数据得出“一切浸没在水中的物体所受浮力与其所受重力成正比”的结论

请你从两位同学的结论中任选一个判断其是否正确，并说出理由

③假如将体积为100cm³的铅块浸没在水中，它将受到多大的浮力？

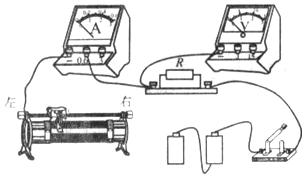

23．(5分)用图所示的仪器测电阻R的电阻值

(1)将图的电路，连成正确的测量电路

(2)电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最_______端(填“左”或“右”)；实验过程中，滑动变阻器还有另一个作用是_______

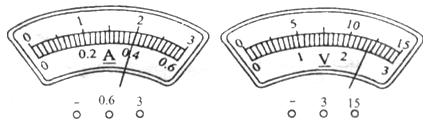

(3)如果电路中电流表、电压表的读数如图，电流表的读数为_______，电压表的读数为_______。

22．如图，从温度与室温(24℃)相同的酒精里取出温度计。请你分析为什么温度计取出后，它的示数会先减少，过了一段时间又升回24℃？

21．(7分)甲、乙两人分别用不同的方法把重100N的物体A从地面匀速提到三楼

(1)甲用图所示的方法，直接用绳把物体提到三楼，判断该过程绳对物体A的拉力F是否做功时，有两种分析如下表，若分析正确，在表中同一行的空格画“√”

分析一		物体在力F的方向上移动了距离，所以拉力F对物体做了功
分析二	物体匀速上升，其动能不变，重力势能增加	能量的转化可以通过做功的过程来实现．因为物体的机械能增加了，所以拉力F对物体做了功

(2)甲用20s把物体由M提到N，他对物体做功的功率多大？

(3)乙用图所示的方法，通过滑轮把物体捉到三楼，滑轮重10N，人对绳的拉力60N。

有人计算乙做的总功过程如下

W=F_乙S　　　　　　　　　　　　　　　　　　　　　　　　　 ①

　　　　　　　　　　　 ②

S=6m　　　　　　　　　　　　　　　　　　　　　　　　　　　 ③

联立①②③求出W，

请改正②、③中错误之处

解答应写出必要的文字说明、公式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位

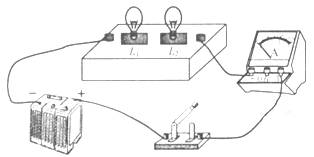

20．(8分)图中两灯泡L₁、L₂在盒内的连接方式未知，电源电压为6V。开关闭合后两灯均发光，电流表读数为0．9A；若把L₁取下，L₂仍发光，电流表读数变为0．3A

(1)L₁和L₂是并联还是串联的？

(2)取下L₁后，5秒内L₂消耗多少电能

(3)L₁的电阻多大？

19．如图所示水面上方有一发光点A₁，水中另有一发光点A₂．人在空气中看到A₂在水中的位置就是A₁在水中的像的位置。画出：

(1)A₁发出的光经水面反射进入人眼的光路图

(2)A₂发出的光进入人眼的光路图
