29．如图是一种电能辅助式太阳能热水器，晴天时接收太阳能的真空镀膜管每小时能将2.1×10⁶J的太阳能转化为水的内能，电热管上标有“220V　 1500W”。

(1)晴天时用太阳能加热，一天以l0h计算，可以将100kg，初温为20℃的水加热到多高的温度?[水的比热容C=4.2×10³J/(kg·℃)]

(2)阴雨天时用电加热，如果消耗的电能全部转化为水的内能，热水器在额定电压下工作，将上述同样质量的初温相同的水加热到同样的温度需要多长的时间？

(3)请你说说利用太阳能有什么优点？

28．如图所示是世界上最长的跨海大桥--杭州湾跨海大桥，全长36km。若某轿车以25m/s的速度匀速驶过大桥，问：

(1)轿车通过整座大桥需要多少时间?

(2)如果轿车行驶在桥面时的牵引力是2000N，轿车的功率是多大?

27．据报道：有许多重大火灾都是因输电线老化，绝缘性能降低出现短路所造成的，教训十分深刻。

(1)请你分析因电线短路而产生火灾的原因。

(2)请你就电线老化发生火灾的问题，向用户提出一个合理的建议。

26．小明做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为3．8V，电阻约为10Ω。实验室有如下器材：电源、电流表(0-0.6A　 0-3A)、电压表(0-3V　 0-15V)、滑动变阻器(10Ω 0.5A)、开关各一只，导线若干。

(1)如图是小明连接的不完整的实验电路，请你用笔画线代替导线将图中未连接部分连接好。要求：电流表和电压表选择最合适的量程，滑动变阻器的滑片向右移动时连入电路的阻值增大。

(2)在正确连接电路，闭合开关后，移动滑动变阻器的滑片，使电压表的示数为3.8V，电流表的示数如图所示，则灯泡的额定功率是　　　　　 W，灯泡的工作电阻是_________Ω。(保留一位小数)

(3)在实验中，突然发现电压表的示数变为零，电流表的示数增大，电路可能出现的故障是　　　　　　　 。

25．如图是小海同学“研究定滑轮和动滑轮特点”的实验装置。他按图示提起钩码时注意保持测力计匀速移动，分别测得一组数据如下表所示

请你分析：

(1)比较测力计示数的大小，可知：使用动滑轮的好处是　　　　　　 ；

(2)比较测力计拉力的方向，可知：使用定滑轮的好处是　　　　　　 ；

(3)把钩码升高相同的高度，比较乙和丙实验测力计移动的距离，可知：使用动滑轮　　　　　　　　　　　　　　　　　　　 ；

(4)在提升重物的过程中，如果要同时兼顾定滑轮和动滑轮的特点，则应选择

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

(5)进一步分析实验数据，你还发现什么规律?(说明分析或计算什么，得到什么结论。写出一个即可)

24．为了探究光反射的规律，小李进行如图所示的实验。

(1)小李想探究反射光线与人射光线是否在同一平面内，他将如何操作?

(2)如果让光线逆着OF的方向射向镜面，会发现反射光线沿着OF方向射出，这表明：　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　。

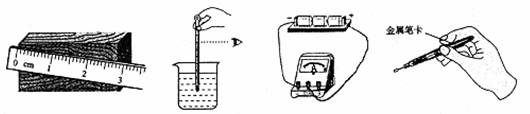

23．如图是某同学对一些常用仪器的操作情况，请判断他的操作是否正确(在横线上选填“正确”或“错误”)。

　 　甲：　　　　 　　　　乙　　　 　　　丙　　　　 　　　丁　　　　　

22．按要求作图。

(1)请在图中画出小球重力的示意图。

(2)如图所示，小磁针在通电螺线管旁静止。请在图上标出磁感线的方向和小磁针的N极。

(3)请在图中画出动力F₁的力臂l₁。

21．某桂星牌电灯泡上标着“PZ220V 40W”，正常发光时灯泡的电阻是　　　　　 Ω。若灯泡的电阻恒定不变把它连接在l 10V的电路中时，灯泡消耗的电功率是　　　　　　 W。

20．如图所示的电路，闭合开关，将滑动变阻器的滑片P向B端移动，电流表的示数将　　　　　 ，电压表的示数将　　　　 。(选填“变小”、“不变”或“变大”)
