11．(3分)下图中，根据平面镜成像的特点画出物体AB在平面镜中的像。

10．如下图所示，是四根高压输电线上的一个装置，它的作用是将四根导线并联起来了。由此可知，装置应该属于__________(填“导体”或“绝缘体”)，利用这个装置把四根导线固定起来，相当于增大了__________，从而减小了输电导线的__________，这样就能大大减少输电线上电能的损失。

9．在一满杯水中，慢慢加入两小勺细沙糖，杯中的水不会溢出，这说明__________；过一会，取一勺上面的水，尝一尝，发现水有甜味，这是因为__________的缘故。

8．将灯L₁接在电压为6 V的电路中，功率为6 W。若保持电路电压不变，再在电路中连入灯L₂(规格如下图)，它们工作时，下列说法正确的是(不考虑温度对电阻的影响)

A．电路的总电阻是18　　　　　　　　　　　　　　　 B．灯L₁的实际电流为0.5 A

C．灯L₂较L₁亮　　　　　　　　　　　　　　　　　　　　　　 D．电路的总功率为4.5 W

7．体积相同的铜、铁、铝三个小球，放入水中静止后如下图所示。已知这几种物质密度关系是，则下列关于三个小球的判断正确的是

A．所受浮力的关系是　　 　　 B．都一定是空心的

C．质量的关系是　 　　　　　　 D．空心体积最大的是铜

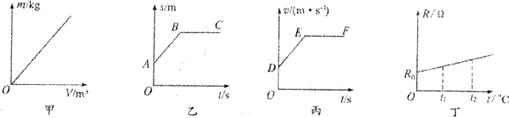

6．下列关于图像的说法中，不正确的是

A．图甲表明同种物质的密度与质量成正比，与体积成反比

B．图乙表示物体在AB和BC段做不同的匀速运动

C．图丙表示物体在DE和EF段做不同的变速运动

D．图丁表示一段镍铬合金线的电阻值随温度发生变化

5．如下图所示的电路，电阻R₁标有“6 1A”，R₂标有“3　 1.2A”，电流表A₁、A₂的量程均为0-3A，电压表量程0-15V，在a、b间接入电压可调的直流电源，闭合开关S后，为保证R₁、R₂均不损坏，则允许加的电源电压和通过电流表A₁的电流不得超过

A．9V　 1A　　 　　　　　 B．3.6V　 1.8A　　　　　　 C．9.6V 　1A　　 　　　　 D．3.6V 　0.6A

4．有两个电路元件A和B，流过元件的电流与其两端电压的关系如下图甲所示。把它们串联在电路中，如下图乙所示。闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是

A．2.0V 　　　 0.8 W　　 　　　　　　　　　　　　　　　　 B．2.5V 　　　 1.0W

C．4.5V　 　　 1.0W 　　　　　　　　　　　　　　　　　　　　 D．4.5V 　　　 1.8W

3．2008北京奥运会上，我国选手陆春龙、何雯娜分别获得男、女“蹦床”冠军。关于“蹦床”运动员在从起跳到下落的过程中，运动员的能量转化情况正确的是

A．整个过程中，如果不考虑空气阻力，运动员的机械能保持不变

B．上升过程中，先是弹性势能转化为动能，然后再转化为重力势能

C．上升过程中．动能转化为弹性势能，再转化为重力势能

D．下降过程中，运动员的重力势能和动能的总量一定保持不变

2．生物进化过程中，生物的某些部位长成了特殊的形状；生活、生产中机械和交通设施也做成一定的形状以适应实际需要。那么下图中达到了增大压强效果的是

A．蝉的口器插入坚硬的树皮　　 　　　　　　　　　 B．骆驼具有宽大的脚掌

C．推土机上装有履带　　 　　　　　　　　　　　　　　 D．铁轨铺在一根根路枕上
