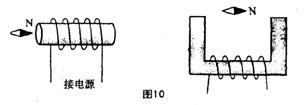

10．如图10所示，按小磁针的指向标出螺线管的极性和电流的方向。

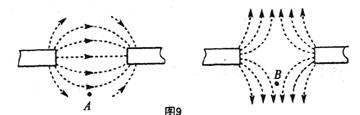

9．图9中的两个图分别画出了两个磁极间的磁感线。请在图中标出磁极的名称，并画出位于图中A点和B点的小磁针静止时北极所指的方向。

8．物业工作人员来李明家收电费，他观察到李明家电能表的情况如图8所示，然后从记录本上查出上月电能表的示数是811．6kW·h．若按0．5元/kw·h计费，李明家本月用电_________kW·h，应缴电费_________元．

7．如图7是大型电子地磅的电路图，当称重物时，在压力作用下滑片P向B端滑动，变阻器连入电路的电阻_______，电流表的示数___________．(选填“变大”、“变小”或“不变”)，这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量．

6．声音的传播需要介质。把一个手机放在真空罩中，并给这个手机打电话，这个手机能接到信号．这个实验说明_________．

5．电动机是利用_______线圈在_______里受力而转动的原理制成的．

4．在世界上第一个发现了电与磁之间的联系，证实电流的周围存在着磁场的人是_______

3．在家庭电路中，用___________可以判断哪条电线是火线．

2．夏季是多雷电的季节，某次雷电的电流的2×10⁴A，电压约1×10⁸V，放电时间约0．001s．这次雷电的电功率约_________，释放的电能约___________．

1．在如图6所示的电路中，V₁的示数为2．5V，V₂的示数为3．8V，V的示数应为_________．
