2、下图所示，电源电压恒定不变，R₁=6Ω，R₂=12Ω，滑动变阻器R₃的最大阻值为20Ω，电流表量程为0-0.6A,电压表量程为0-3V。求：①闭合S₁、S₂时电路的总电阻是多少？②断开S₁、闭合S₂，10S内电流通过R₁产生的热量为60J，电源电压U=？③断开S₁、S₂，要使电路处于安全工作状态，变阻器R₃的取值范围多大？

1、电磁炉是一种新型灶具，下图所示是电磁炉的原理图：炉子的内部有一个金属线圈，当电流通过线圈时会产生磁场，这个变化的磁场又会引起电磁炉上面的铁质锅底内产生感应电流(即涡流)，涡流使锅体铁分子高速无规则热运动，分子互相碰撞、摩擦而产生热能，从而迅速使锅体及食物的温度升高。所以电磁炉煮食的热源来自于锅具本身而不是电磁炉本身发热传导给锅具，它是完全区别于传统的靠热传导来加热食物的厨具。

请问：

(1)电磁炉与普通的电炉相比，谁的热效率更高？为什么？

(2)某同学用功率为2000W的电磁炉，将1㎏初温为25℃的水加热到100℃，需要的时间为2分55秒，则消耗的电能是多少？电磁炉的热效率是多少？(水的比热容为4.2×10³J/(kg﹒℃) )

5、小明按下图所示的电路图连接电路进行探究性实验，实验时电阻保持不变，滑动变阻器的最大阻值是20Ω，三次改变滑动变阻器的滑片P的位置，得到下表中的实验数据：

次数	示数A．	示数A．	示数(V)	示数(V)	V示数(V)
1	0.4	0.4	4	8	12
2	0.6	0.6	6	6	12
3	0.8	0.8	8	4	12

　请回答：

　(1)上图所示电路是________联电路。

　(2)比较电流表和的示数，可得结论：________________。

　(3)比较三只电压表示数，可得结论：________________。

　(4)比较电流表(或)和电压表示数，可得结论：__________。

　 (5)定值电阻________，第三次实验中接入电路的电阻为_______。

4、“探究导体电阻与导体长度、横截面积、材料”的实验电路如下图所示，a、b、c、d是四种不同的金属丝。现有几种康铜合金丝和镍铬合金丝，其规格如下表所示。

(1)要想顺利完成实验，电路图中四种金属丝应分别选用表中的　　　　 (用编号表示)。

(2)在交流与合作时，有位学生提出用下图所示的电路，只要将图中P端分别和1、2、3、4相接，读出电流，利用电流跟电阻成反比的关系，也能探究出导体电阻与其影响因素的

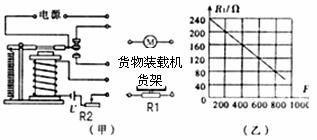

3、小明设计了一种“自动限重器”，如下图(甲)所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机(实质是电动机)、压敏电阻R₁和滑动变阻器R₂等。压敏电阻R₁的阻值随压力F变化的关系如下图(乙)所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的电源电压U＝6V，电磁继电器线圈的阻值忽略不计。请你解答下列问题：

(1)由图(乙)中的图象可知，随着压力F的增大，压敏电阻R₁的阻值将________。

(2)用笔画线代替导线将图(甲)的电路在答题纸上连接完整。

(3)随着控制电路电流的增大，电磁铁的磁性将_________，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下。若货架能承受的最大压力为800N，则所选滑动变阻器R₂的最大阻值至少为________。

2、如下图所示，一激光灯从点S发出的一束射向水面的光，在界面发生反射和折射，折射光线经过P点，请你在图中大致作出入射光线及其相应的反射光线和折射光线，使之符合光的反射定律和折射规律。

1、在下图中，开关闭合后磁感线的形状如图所示，请标出磁铁A的磁极和磁感线的方向。

4、小苗进行“视力矫正”的探究活动，如图5所示她将自己戴的近视眼镜放在蜡烛和凸透镜之间，在光屏上得到了一个缩小倒立的清晰实像。

(1)如下图所示的四幅小图中，正确表示近视眼成像情况的是__________图，其矫正做法是__________图。(选填“A”、“B”、“C”或“D”)

(2)若在下图中“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下，应将光屏　　　　　　　　　 。

3、某同学在做验证欧姆定律的实验时，得到两组实验数据，如下表一、 表二所示。请根据表中所列数据写出由此得出的结论。
