11．如图所示，对于电能表面板上的一些参数的理解，下列说法错误的是

A．此时电能表的读数为120.7度

B．“220V”是指这个电能表应该在220伏的电路中使用

C．“10(20)A”是指这个电能表使用时正常工作电流为10安或20安

D．“600revs／kW·h”是指用电器每消耗1于瓦时电能，电能表的转盘转过600转

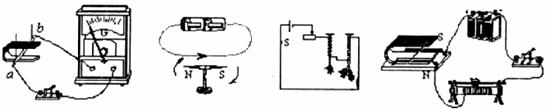

10．下图是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是

A　　　　 　 　　　　　 B　　　　　　 　　 　　　 C　　　　　　　　　　　　　　　　 D

9．如图甲所示，将一对磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件--干簧管，以实现自动控制。某同学自制了一个线圈，将它套在干簧管上，制成一个干簧继电器，用来控制灯泡的亮灭，如图乙所示。干簧继电器在工作中所利用的电磁现象不包括

A．电流的磁效应　　 B．磁场对电流的作用

C．磁极间的相互作用　　 D．磁化

8．下列关于电磁铁和磁感线的说法中，正确的是

A．电磁铁的磁性有无和磁性强弱可以改变

B．电磁铁能永久性地保持磁性

C．磁感线是真实存在的

D．磁体外部的磁感线总是从S极出发，回到N极。

7．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是

A．甲灯的实际功率一定是25W

B．将乙灯接入110V电路中，它的实际功率为50W

C．两灯均正常发光时，乙灯消耗的电能较多

D．两灯均正常发光时，甲灯灯丝电阻较大

6．下列图示现象中，符合用电安全的是

电器失火时先切断电源　 湿衣服晾在电线上　 　　 用湿布擦抹电器　 家用电器未加接地保护

A　　 　　　　　　　　　　　　　 B　　 　　　　　　　　　　　　　 C 　　　　　　　　　　　　 D

5．一只10的电阻与一只0.1 的电阻并联，并联后的总电阻

A．等于1　　 　 　B．小于0.1　 　C．等于10.1 　　　 D．大于0. 1小于10。

4．甲、乙两地相距40千米，在甲、乙两地之间沿直线架设两条输电线，已知输电线每千米的电阻为0.2欧。现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表．电流表和电源接成如图所示电路进行测量。当电压表的示数为3.0伏时，电流表的示数为0.5安，则短路位置离甲地的距离为

A．10千米　　 　　 　B．15千米　　 　　C．30千米　　 　　　　　 D．40千米

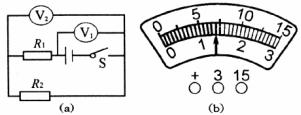

3．在如图(a)所示电路中，当闭合开关后，两个电压表指针偏转均如图(b)所示，则电阻R₁和R₂两端的电压分别为

A．5.6V　 1.4V　　 B．7 V　 1.4V　　 C．1.4V　 7V　　 D．1.4V　 5.6V

2．如图电路，电源电压不变，开关S闭合。在滑动变阻器滑片P向右移动的过程中，以下判断正确的是

A．电压表示数不变

B．电压表示数变大

C．电压表示数变小

D．电压表示数先变大后变小
