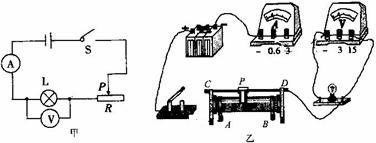

26．在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V的小灯泡和一个标有“20Ω 1.5A”的滑动变阻器，设计了如图甲所示的电路。

(1)如果小灯泡的额定功率小于2W，电流表的量程选_____A为宜。

(2)请铅笔画线代替导线，按照如图甲所示的电路图，将图乙的实物电路连接完整(连线不得交叉)。

(3)在实验中，若电压表示数为2V，则灯泡的实际功率__________额定功率(选填“＞”、“＜”或“＝”)。

(4)当滑动变阻器的滑片向左移动时，电流表示数增大，则变阻器接入电路的接线柱应是D和______。当电压表的示数为________V时，小灯泡正常发光，此时电流表示数为0.4A，则灯泡的额定功率为____________W。

(5)另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：①__________；②___________。

25．为了探究电动机为什么会转动，小明根据电动机主要构造制作了一台简易电动机(如图)他用回形针做成两个支架，分别与电池的两极相连用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮将线圈放在支架上，磁体放在线圈下方闭合开关，用于轻推一下线圈，线圈就会不停地转动起来

(1)要想改变线圈的转动方向，小明可采用的措施是：　　　 　、　　　 ；(写出两点)

(2)开关闭合后，如果电动机不转，可能的原因是：　　　 、　　　 (写出两点)　

(3)小明还想设计一个能调节电动机转速的实验装置，他还需要的主要器材是　　　 ，并在虚线框内画出实验电路图。　

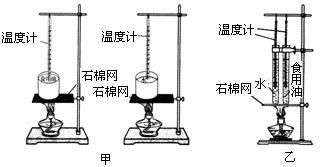

24．如图甲所示是教科书上提供的“探究比较不同物质的吸热能力”的实验装置。实验方法是：用两个相同的酒精灯分别给质量相同的食用油和水加热，在吸收热量相同时，通过比较它们温度升高的多少来判断吸热能力的大小。小雨经过分析思考，将实验装置加以改进，如图乙所示。

(1)与图甲的实验装置相比，图乙的优点是：更容易控制___________相同。

(2)图乙的实验操作中存在一处错误：没有控制________相同。

23．现有两个标记模糊，外型相同，额定电压都是220V，但额定功率相差较大的白炽灯泡，请你简要写出三种方法，来判断哪一个的额定功率比较大？

22．如图所示，是小明同学探究“怎样产生感应电流”的实验装置，其中ab是一根铜棒，通过导线连接在灵敏电流计的两接线柱上．实验时发现，无论怎样水平移动金属棒，电流计指针都没有明显偏转(仪器、接触都完好)．请从两个方面提出改进措施，以使指针偏转明显：

①　　　　　 　　　　　　　②　　　　　　　　

21．(1)如图电路，当ab间接入电阻R或小灯泡L时，写出用此电路图可完成的两个电学实验：

①　　　　　　　　　　　　 ；②　　　　　　　　　　　　 。

(2)王净同学在做电学实验时，用电源、电压表、电流表、开关各一只，两个阻值相等的电阻和导线若干，设计了一个电路。如图，当虚线框内的开关由闭合到断开时，电压表的示数不变，电流表的示数由大变小(不为零)，请在虚线框内画出电阻和开关的连接图。

20．某同学利用PTC电阻设计了一个“过热自动报警电路”：将PTC电阻安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过PTC电阻的居里点温度时，由于电阻变化，导致电磁铁磁性减弱，使警铃响。请帮他将图所示的电路连接完整。

你认为该“过热自动报警电路”的设计或在使用过程中有何不足？(指出一点即可)

19．将图中电磁铁连入你设计的电路中(在虚线框内完成)，要求：电源电压恒定不变；电路能改变电磁铁磁性的强弱；闭合开关S，小磁针受力静止时，其N、S极如图所示．

18．木炭的热值是3.4×10⁷J/kg ，完全然烧500g木炭，能放出　　 　J的热量。柴油机是工农业生产中常用的热机。已知某型号柴油机的效率为η，柴油的热值为q，将质量为m的柴油完全燃烧，能放出的热量Q＝_______，这些热量通过该柴油机的转化对外所做的有用功W=_____________。

17．美国《大众科学》杂志评出2006-2007年度奇思妙想十大发明，其中最引人注意的是“六冲程引擎”，这种引擎在完成四冲程工作后，会把水注入汽缸，使水瞬间变成水蒸气，从而带动活塞运动，产生第五冲程，为汽车提供动力．第六冲程是让水蒸气进入冷凝器，变成可再次注入汽缸的水．其中第五冲程相当于四冲程内燃机的______ 冲程，在第六冲程中发生的物态变化是____．请你指出该“六冲程引擎”的一个优点：_________.
