22．(6分)2008年，“绿色、环保、人文”的北京奥运引起了人们的广泛关注。

(1)在奥运村大量使用了太阳能这一清洁能源。例如在路边设置的太阳能路灯，白天太阳能路灯中的太阳能电池在阳光照射下将_________能转换为_________能储存起来，供夜晚路灯照明使用。

(2)下图是2008奥运会部分比赛项目的标志图，这些项目所包含的物理知识有(选择其中两项运动写出两点即可，你要写明是哪幅图和它应用的物理规律或原理)：

①___________________________；②___________________________。

(3)乒乓球是中国的国球，在历届奥运会上中国曾获得不少的金牌。打乒乓球发球时如果要开下旋球(球向下沉)，则应使乒乓球逆时针旋转，如下图所示，其原因是乒乓球逆时针旋转时乒乓球上方气流_______(填“快”或“慢”)，压强_____(填“大”或“小”)，使乒乓球的上下方存在压强差，最终导致球沿弧线下旋飞行。

21．(6分)2008年初，我国南方发生百年不遇的雪灾，大地白茫茫一片，到处是积雪！从高空冰晶层掉下来的雪花通过暖层时融化成雨滴，接着当它进入靠近地面的冷气层时，雨滴便迅速冷却，成为过冷却雨滴，雨滴还没有来得及结成冰，但温度已经降至0℃以下，形成了冻雨。冻雨落在地面及树枝、电线等物体上时，便聚集起来布满物体表面，由于物体温度都低于零度，所以立即冻结成冰凌，这样每一天的冰都可以一层一层地将电线包裹起来。当路面有冰雪、马路上的汽车在紧急刹车时，总要滑行一段距离才能停下来。与此同时，护路工人在路面抛撒大量的盐，以避免“夜冻昼化”现象，即在相同气温条件下，融化了的冰雪不再结冰，从而减少交通事故的发生！

(1)由上述短文可知“冻雨”、“冰凌”的形成所对应的物态变化分别是_________、_________。(2分)

(2)下图中人们正在向积有冰雪的路面抛撒沙子，这样做是用_________方法来增大摩擦力，以免紧急刹车时汽车由于________保持原来的运动状态而引发重大事故。

(3)为什么在相同气温条件下，路面撒盐，水不再结冰？答：__________________。

(4)为了安全驾驶，给司机驾车时提一个建议：___________________________。

20．(7分)电饭煲的原理图如下图所示，它有高温烧煮和焖饭、保温两档，通过单刀双掷开关S进行调节，R₀为电热丝。当开关S接高温烧煮档时，电路的功率为1100W；当开关S接焖饭、保温档时，电路的电流为1A。

(1)电饭煲在高温烧煮档时，开关S应与哪个触点连接？

(2)电热丝R₀的阻值是多大？

(3)当电饭煲在正常焖饭、保温时实际功率是多大？保温30min，电热丝R₀消耗的电能为多少？

19．(6分)如下图所示，一圆柱体盛水容器的底面积为40cm²，一边长为10cm的立方体木块，在水中静止时刚好有二分之一露出水面，此时容器中水的深度为15cm。求：(取)

(1)木块受的浮力是多大？

(2)木块的密度是多少？

(3)用手将木块缓慢压入水中，当木块刚好全部没入水中时，水对容器底的压强是多少？

18．(7分)几个同学在做“测定小灯泡额定功率”的实验时，电源电压为4.5V，小灯泡的额定电压为3.8V，阻值约为12。如下图所示为小勇同学连接的实物电路。

(1)根据题目要求，把上图中的电路补充完整。

(2)在正确连接电路时，开关必须_________，滑动变阻器的滑片应移至_________端。实验时，要使小灯泡正常发光，应调节滑动变阻器使电压表的示数为_________V，若此时电流表的示数如下图所示，电流为_________A，那么小灯泡的额定功率是_________W。

(3)小明同学在检查电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数为4.5V，电流表示数为0，则产生这个故障的原因可能是__________________。

17．(6分)如下图所示是“研究凸透镜成像规律”的实验装置图。

(1)放好点燃的蜡烛，调整凸透镜和_________的高度，使它们的中心跟烛焰的中心大致在同一高度。

(2)如果要得到倒立放大的实像，应该将蜡烛放在_________点，根据这个规律，其应用有_________。

(3)将蜡烛和凸透镜装好后，无论怎样移动光屏，在光屏上都找不到像，则原因可能是①___________________________；②___________________________。

16．(6分)(1)小明同学在用天平测物体质量的实验中，首先取来托盘天平放在水平桌面上，发现如下图所示情况。

①他应采取的措施是__________________。

②天平调节平衡后，小明按下图所示的方法来称量物体，小华立即对小明说：“你操作时至少犯了两个错误。”小华所说的两个错误是：a．____________；b．__________。

③天平再次平衡后，所用砝码和游码位置如下图所示，那么小明所称量物体的质量为_________。

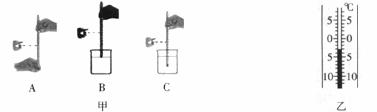

(2)小明用温度计测量烧杯中液体的温度，分别进行了三次操作，如下图(甲)所示，　　 其中正确的操作是_________。图(乙)中所示温度计测得的温度是_________℃。

15．(1)(2分)在下图中画出正在斜面上滚下来的小球的重力示意图。

(2)(2分)在下图中画出AB在平面镜所成的像。

(3)(3分)在下图中将电路图实物连线，要求：L₁与L₂并联，K₁作总开关，K₂控制L₁。

14．如下图所示电路，定值电阻，若电流表A₁的示数是1.5A，电流表A₂的示数是1A，则通过R₁的电流是_________，电源电压为_________，R₁的阻值是_________。

13．注射器的针头做得很尖，其目的是为了增大__________；注射器能将药液吸入针筒是利用了_________的作用；注射器的内壁做得很光滑，是为了减小______________。
