6．如下图所示为内燃机工作时的某冲程示意图，该冲程是

A．吸气冲程　　　　　　　 B．压缩冲程　　　　　　　　 C．做功冲程　　　　　　　 D．排气冲程

5．小明亮家的卫生间按下图所示的电路安装了照明灯和换气扇，它们

A．只能各自独立工作，而不能同时工作　　　　 B．只能同时工作，而不能各自独立工作

C．工作时，两端的电压一定相等　　　　　　　　　 D．工作时，通过的电流一定相等

4．烧开水时壶口要冒出“白气”，“白气”的构成是

A．水蒸气　　 　　　　　　　　　　　　　　　　　　　　　　　 B．水蒸气凝华形成的小冰晶

C．水蒸气液化形成的小水珠　　 　　　　　　　　　 D．小水珠和小冰晶的混合体

3．你所答的这张物理试卷放在水平桌面上静止时，下列说法正确的是

A．它对桌面的压力和桌面对它的支持力是平衡力

B．它所受到的重力与桌面对它的支持力是平衡力

C．因为它是静止的，所以没有受到力的作用

D．因为它受到摩擦力，所以静止在桌面上

2．下列设备的运行与电磁波无关的是

A．医院里，医生利用B超可观察到母体内的婴儿情况

B．“嫦娥一号”接收地面指挥中心的运行指令实现变轨而奔向月球

C．汽车上安装有GPS(全球卫星定位系统)以确定行驶路线和距离

D．在汶川大地震发生后，救灾人员利用卫星电话恢复了与外界的通讯联系

1．下列关于能源的说法中，正确的是

A．煤、石油是当今人类利用的主要能源，它们是可再生能源

B．天然气是一种清洁的能源，人类可以无尽地开发利用

C．如果大量利用太阳能，可使太阳能在短期内消耗殆尽

D．水能和风能可以从自然界里得到，是可再生能源

22．用燃气灶烧水，燃烧0.5kg的煤气，使50kg的水从20℃升高到70℃。已知水的比热容为4.2×10³J／(kg·℃)，煤气的热值为4.2×10⁷J／kg。求：

(1)0.5kg煤气完全燃烧放出的热量。(2)水吸收的热量。(3)燃气灶烧水的效率。

21．电源电压保持不变，当电路中接入l5的电阻时，电路中的电流是l A，此时电阻两端的电压是多少?若将该电阻更换为30的电阻后，电路中的电流多大?

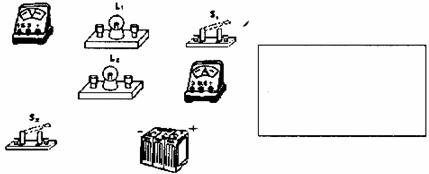

20．用笔画线代替导线，将下图中的电器元件按要求连成电路。要求：(1)开关S₁只控制电灯L₁，S₂控制整个电路；(2)电流表测量通过L₂的电流，电压表测量L₁两端的电压；并把电路图画在右边的方框内。

19．如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下方无法看到，某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭。这两个小灯泡究竟是串联连接，还是并联连接，请写出你的判断方法。
