2．物理，留心观察皆学问。对以下现象解释正确的是(　 　)

A．初冬季节，在家里洗澡时发现房间里充满“白气”，这些“白气”是水蒸气

B．在夏季的早晨看到足球场里的草叶上挂满了露珠，而到了初冬，露水不见了，却看到了薄薄的一层霜，有人认为霜是由露变成的

C．放在衣橱里的樟脑丸，时间久了会明显变小，是因为樟脑丸蒸发为气体跑掉了

D．把冰箱里的冻豆腐取出，冰化后，发现豆腐里有许多小孔，这是豆腐里的水先遇冷结冰，后又熔化成水形成的

1．在防范甲型H1N1流感疫情中，体温计发挥了重要作用，要给体温计消毒，应采用下面的哪种方法(　　 )

A．用自来水冲洗 　　　　　　　　　　　　　　　　　　　　　 B．在酒精灯火焰上烧

C．在沸水中煮，高温消毒　　　 　　　　　　　　　 D．用蘸了酒精的棉球擦洗

27．如图所示R₁=10，闭合开关S后，电压表V₂的示数U₂=2．4V，电流表A 的示数I=0．6A．

求(1)电压表V₁的示数U₁；(2)电阻R₂的阻值．

以下是小王同学的解答过程：

解：因为R₁，R₂并联，所以U₁=U₂=2．4V．

I₁==0．24A

I₂=I-I₁=0．6A-0．24A=0．36A

R₂=

小王同学的错误根源是：　　　　　　　　　 　　　　　　　。

你的解答是：

26．如图所示电路中，电源电压恒定，R₂最大阻值是20的滑动变阻器．当滑片P在中点C时，电压表的示数是15V；当滑片P在a端时，电压表的示数是20V．

求：(1)电源电压．

(2)滑片P在a、b间滑动时，电流表示数的最大值是多少？

25．当多个电阻并联时，其等效电阻为并联电路的总电阻．请推证：将两个电阻R₁，R₂并联起来，其总电阻与R₁、R₂关系为．

24．为了用实验验证串联电路的总电阻与各串联导体电阻的关系，现提供器材：5、10、15 定值电阻、电源、电压表、测电笔、开关、滑动变阻器、验电器各1个，导线若干，请回答下列问题，并完成设计．

(1)串联电路的总电阻和分电阻的关系为　　 　　　　　　　　　　　　　　　　　．

(2)根据你设计的方案，从上述器材中选择所需的器材，它们是　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　 　．

(3)请你设计出记录实验数据的表格．

23．在测量某一定值电阻R_x的实验中，张楠同学选定了如图所示的器材进行实验。实验过程中，则于张楠同学的疏忽，做完实验后他才发现把测量的电流值都写在草稿纸上而忘记填入记录表格中．

(1)请你帮助张楠同学把记录在草稿纸上的电流值对应填入表格中，并写出你所依据的物理规律是　　　　　　　　　　　　　　　　　　 ．

(2)根据测量数据计算该定值电阻的阻值为　　 　　．(保留一位小数)

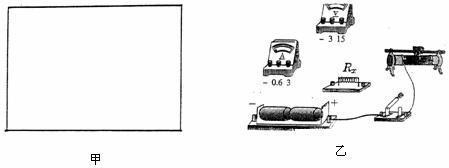

(3)根据实验所需在甲中画出电路图，用笔画线代替导线完成图乙中的实物连接图．

(4)滑动变阻器在实验中除能保护电路的作用外，另一个主要作用是　　　　　 　　　．

22．如图所示，下列说法正确的是：

A．L₁和L₂串联　 　　　　　　　　　　　　　　　　　　　　 B．电流表测L₁的电流

C．电流表测L₂的电流　 　　　　　　　　　　　　　　　 D．电流表测L₁和L₂的总电流

21．如图所示，电源电压保持不变，当开关S₁闭合，S₂断开时，电流表示数为0．2A；当开关S₁，S₂都闭合时，电流表示数为0．8A．则电阻R₁与R₂的比值为：

A．1：3　　　　 　　　　 B．3：1 　　　　　　　 C．2：3　　　 　　　　 D．3：2

20．如图所示电路，电源电压不变，闭合开关S后，L₁与L₂都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表示数都没变，则产生这一现象的原因可能是：

A．L₁短路　 　　　　　 B．L₂短路　 　　　　　 C．L₁断路　　　 　　　 D．L₂断路
