16．(6分)

(1)某同学按下图(A)所示的方法测量液体温度，其错误是_________________。纠正错误后，温度计示数如下图(B)所示，则液体温度为__________℃。

(2)如下图所示，在水平桌面上使用天平时发现横梁有点向右倾斜，要将它调到平衡状态，请写出必须进行的步骤：________________________________________。

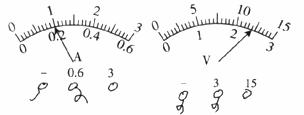

(3)下图是“伏安法”测电阻时电流表和电压表的示数。图中电压表的示数是_____V，这时待测电阻的阻值是__________。

15．(1)(2分)在下图中，实心铁球正在水中下沉。画出此时小球所受重力和浮力的示意图。

(2)(3分)根据图示通电螺线管周围的磁感线方向，在下图中标出通电螺线管的N极和电源的正极。

(3)(2分)根据平面镜成像特点，画出下图中物体AB在平面镜中所成的像。

14．如下图是一种开瓶器，使用时将螺旋钻头旋进软木塞，再用双手按压把，即可将瓶塞拔出。钻头做得尖细是为了__________，压把相当于__________。王哲在5s内将瓶塞拨出，若瓶塞长5cm，瓶塞受到的平均阻力为200N，则王哲克服瓶塞阻力做功的功率为__________W。

13．我国每年消耗数千万桶原油用于制造塑料袋。已知原油的热值为，完全燃烧1 kg原油，能释放出__________J的热量；这些热量若只有42%被水吸收，则可以使常温下__________kg的水温度上升20℃[水的比热容为]。自2008年6月1日起，我国开始限制塑料袋的使用，目的是__________(写出一条即可)。

12．如下图所示，某探究小组测量电阻时得到两个定值电阻A和B的电流和电压关系的图像。从图像可知，通过某一电阻的电流跟它两端的电压成__________，其中电阻A的阻值为__________；若将A和B并联接人到电压为15V的电源两端时，电路中的总电流为__________A。

11．一只电炉的电阻为48.4，接在电压为220V的电路中工作，通过它的电流为_______A，功率是__________W，通电30min消耗电能__________kW·h。

10．如下图是动圈式麦克风的结构示意图。当你对着它说话或唱歌时，人声带由于__________而产生的声音，通过空气传播到膜片，使膜片以及与膜片相连的线圈在磁场中运动，线圈的这种运动能产生随着声音变化而变化的__________，线圈在运动中能量的转化情况是__________。

9．小明同学在玩放大镜，当用放大镜观察自己的手指时，如下图(甲)所示，会看到正立__________的虚像；然后他用放大镜观察远处的房屋，如图(乙)所示，他将会看到的是倒立__________的实像。这个放大镜是一块__________透镜。

8．“神舟七号”飞船在太空运行时，太阳能帆板吸收的太阳能转化为__________能；在一个绕地椭圆轨道上运动的过程中，由近地点向远地点运行时，动能__________，势能__________。(填“增大”、“减小”或“不变”)

7．如下图所示，甲、乙两个质量相等的均匀实心正方体放在水平地面上，已知铜的密度大于铁的密度，下列方法可能使甲和乙对地面的压强相等的是

A．将质量相等的铜块和铁块分别放在甲、乙的上面

B．将体积相等的铜块和铁块分别放在甲、乙的上面

C．沿水平方向分别截去质量相等的部分

D．沿水平方向分别截去体积相等的部分

第二卷
