25．在如图所示的电路中，R₁=2Ω，R₂=R₂=4Ω，当电键K接a时，R₂上消耗的功率为4W，当电键K接b时，电压表示数为4.5V，试求：

(1)电键K接a时，通过电源的电流强度和电源两端的电压

(2)电源电动势和内阻

(3)当电键K接c时，R₂上消耗的电功率

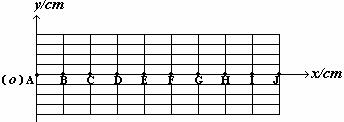

24．如图所示，A、B、C……J等介质点中，A质点为波源，其振动频率为5Hz，振幅是4cm，起振方向沿y轴负方向，每相邻质点间的距离均为2cm，在波传播方向上后一个质点比前一个质点落后0.05s，求这列波的波长、波速，并在图中画出A质点起振开始计时，在t=0.45s时的波形图像.

23．一位同学的家住在一座25层的高楼内，他每天乘电梯上楼，经过多次仔细观察和反复测量，他发现电梯启动后的运动速度符合如图所示的规律，他根据这一特点在电梯内用台秤、重物和停表测量这座楼房的高度.他将台秤放在电梯内，将重物放在台秤的托盘上，电梯从第一层开始启动，经过不间断的运行，最后停在最高层.在整个过程中，他记录了台秤在不同时间段内示数，记录的数据如下表所示，但由于0-3.0s段的时间太短，他没有来得及将台秤示数记录下来，假设在每个时间段内台秤的示数都是稳定的，重力加速度g取10m/s².

(1)电梯在0-3.0s时间段内台秤的示数应该是多少？

(2)根据测量的数据，计算该座楼每一层的平均高度.

22．如图所示的实验装置验证机械能守恒定律.实验所用的电源为学生电源，输出电压为6V的交流电和直流电两种.重锤从高处由静止开始落下，重锤上拖着的纸带通过打点计时器打出一系列的点，对纸带上的点的痕迹进行测量，即可验证机械能守恒定律.

(1)下面列举了该实验的几个操作步骤：

A．按照图示的装置安装器件；

B．将打点计时器接到电源的直流输出端上；

C．用天平测量出重锤的质量；

D．释放悬挂纸带的夹子，同时接通电源开关打出一条纸带；

E．测量打出的纸带上某些点之间的距离；

F．根据测量的结果计算重锤下落过程中减少的重力势能是否等于增加的动能

指出其中没有必要进行的或者操作不恰当的步骤，将其选项对应的字母填在下面的空行内，并说明其原因.

答：___________________________________________________________

____________________________________________________________

(2)利用这个装置也可以测量重锤下落的加速度a的数值.如图所示，根据打出的纸带，选取纸带上打出的连续五个点A、B、C、D、E，测出A点距起始点O的距离为S₀，点A、C间的距离为s₁，点C、E间的距离为s₂，使用交流电的频率为f，则根据这些条件计算重锤下落的加速度a的表达式为：a=__________.

(3)在验证机械能守恒定律的实验中发现，重锤减小的重力势能总能大于重锤动能的增加，其原因主要是因为在重锤下落过程中存在着阻力的作用，可以通过该实验装置测定该阻力的大小.若已知当地重力加速度公认的较准确的值为g，还需要测量的物理量是__________.试用这些物理量和纸带上的测量数据表示出重锤的下落的过程中受到的平均阻力大小为F=__________.

21．《电场中等势线的描绘》的实验装置如下图所示：

(1)图中电源应是约_________V的_________电源；

(2)在平整的木板上，由下而上依次铺放_________纸、_________纸、_________纸各一张，且导电纸有导电物质的一面要朝_________(选填“上”或“下”)；

(3)若由灵敏电流表的两个接线柱引出的两个表笔(探针)分别接触图中d、f两点(d、f连线和A、B连线垂直)时，指针向右偏(若电流从红表笔流进时，指针向右偏)，则电流表的红表笔接触在_________点；要使指针仍指在刻度盘中央(即不发生偏转)，应将接f的表笔向_________(选填“左”或“右”)移动.

20．已知：如图所示存在水平向左的匀强电场中，各等势面间的距离相等，一带电粒子在A点时速度方向与水平方向夹角为30°，E_KA=16J，该带电粒子水平方向最远到达P面上的B点，若以N面为电势为零的参考面，则当粒子的动能为8J时，该带电粒子的电势能为_________(不计空气阻力与重力)

19．如图所示，光滑绝缘水平面上固定着A、B、C三个带电小球，它们质量均为m，间距均为r，A、B带正电，电荷量均为g，现对c施加一水平力F的同时放开三个小球，若使三小球在运动过程中保持间距r不变，则c球带_________电，带电量为_________，水平力F的大小为_________.

18．来自α粒子()源(初速度为0)，经加速电压U₁=100kV的直线加速器加速，形成电流强度为2mA的细柱形α粒子流垂直射入一偏转电场中，则每秒钟射入偏转场中的α粒子数为_________个，设偏转场金属板的长度为L，两板间的距离为d两板间的电压为10V，若粒子流从处垂直射入偏转电场，恰好打在处，若使α粒子流刚好从板的边缘射出，其它条件不变，两板间电压应为_________V.

17．某质量为M的汽车，在水平公路上行驶的最大速度是V_m，若该车所受阻力与其速度成正比，比例系数为k，则当汽车以额定功率行驶至速度达到V时，其加速度a为____________.

16．如图所示的实线和虚线分别表示同一个单摆在A、B两个星球半径大小相同的星球表面上的振动图象，其中实线是A星球上的，虚线是B星球上的，那么两个星球的平均密度ρ_A和ρ_B之比是_________.
