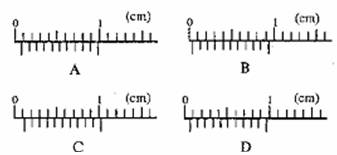

13．有四位同学在用游标卡尺产生的狭缝观察某一线状光源的衍射现象，如图所示，图中C对应的读数为　　　　　 mm，四位同学观众测到的衍射现象最明显　　　　　 (填图下对应的字母)。

12．如图所示，把一个闭合线圈放在蹄形磁铁两磁极之间(两磁极间磁场可视为匀强磁场)，蹄形磁铁和闭合线圈都可以绕OO′轴转动。当蹄形磁铁匀速转动时，线圈也开始转动，当线圈的转动稳定后，有　　　　　　　　　　　　　　　　　　　　 ( 　　)

　　　 A．线圈与蹄形磁铁的转动方向相同

　　　 B．线圈与蹄形磁铁的转动方向相反

　　　 C．线圈中产生交流电

　　　 D．线圈中产生为大小改变，方向不变的电流

第Ⅱ卷(非选择题，共72分)

11．某同学在研究单摆的受迫振动时，得到如图所示的共振曲线。已知重力加速度为g，下列说法中正确的是　　　 (　　 )

　　　 A．由图中数据可以估算出摆球的最大动能

　　　 B．由图中数据可以估算出摆球的质量

　　　 C．由图中数据可以估算出摆球的摆长

　　　 D．如果增大该单摆的摆长，则曲线的峰将向右移动

10．对一定质量的气体，若用N表示单位时间与器壁单位面积碰撞的分子数，则　 (　　 )

　　　 A．当体积减小时，N必定增加

　　　 C．当压强不变而体积和温度变化时，N必定变化

　　　 D．当压强不变而体积和温度变化时，N可能不变

9．水平面上静止放置一质量为M的木箱，箱顶部与底部用细线分别拴住质量均为m的小球，两球间有一根处于拉伸状态的轻弹簧，使两根细线均处于拉紧状态，如图所示。现在突然剪断下端的细线，则从剪断细线开始到弹簧恢复原长以前，箱对地面的压力变化情况，下列判断正确的是　　　　　　　 (　　 )

　　　 A．刚剪断细线瞬间，压力突然变大，以后箱对地面压力逐渐增大

　　　 B．刚剪断细线瞬间，压力突然变大，以后箱对地面压力逐渐减小

　　　 C．刚剪断细线瞬间，压力突然变小，以后箱对地面压力逐渐减小

　　　 D．刚剪断细线瞬间，压力突然变小，以后箱对地面压力逐渐增大

8．将一小段通电直导线放在磁场中，关于其所受安培力的理解正确的是　　　　　　　　 (　　 )

　　　 A．若导线不受安培力作用，则该处磁感应强度一定为零

　　　 B．若导线所在处磁感应强度为零，则所受安培力一定为零

　　　 C．导线所受安培力方向一定与该处磁场方向相同

　　　 D．导线所受安培力方向一定与该处磁场方向垂直

7．如图为一列沿x轴正方向传播的简谐横波在t=0时刻的波形，当R处质点在t=0时刻的振动状态传到S处时，关于P、R处的质点，下列说法正确的是(　　 )

　　　 A．P处的质点速度达到最大　　　　　　　　　　 B．P处的质点位于波峰

　　　 C．R处的质点位于波峰　　　　　　　　　　　　　 D．R处的质点速度达到最大

6．一宇宙飞船绕地球做匀速圆周运动，飞船的线速度是v₁，周期是T₁。变轨后，进入半径更大的轨道做匀速圆周运动，运动的线速度是v₂，周期是T₂，则　　　　　　 (　 　)

　　　 A．v₁<v₂，T₁>T₂　　　　　　　　　　　　　　　　　　 B．v₁<v₂，T₁<T₂　　　

　　　 C．v₁>v₂，T₁>T₂　　　　　　　　　　　　　　　　　　 D．v₁>v₂，T₁<T₂　　

5．如图所示，在真空中一条竖直向下的电场线上有a、b两点。一带电质点在a处由静止释放后沿电场线上向上运动，到达b点时速度恰好为零。则下面说法正确的是 (　　 )

　　　 A．该带电质点一定带正电　　　　　　　　　　　

　　　 B．该带电质点一定带负电

　　　 C．a点的电场强度大于b点的电场强度

　　　 D．质点在b点所受到的合力一定为零

4．如图所示为氢原子的能级图，当氢原子发生下列能级跃迁时，辐射光子波长最短的是　　　　　　 (　　 )

　　　 A．从n=6跃迁到n=4　　　　　　　　　　　　　　　 B．从n=5跃迁到n=3

　　　 C．从n=4跃迁到n=2　　　　　　　　　　　　　　　 D．从n=3跃迁到n=1
