11.如图10所示，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下。当磁铁向下运动时(但未插入线圈内部)(　　 )

A．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引

B．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥

C．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引

D．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥

10．设空间存在竖直向下的匀强电场和垂直纸面向里的匀强磁场，如图9所示，已知一个离子在电场力和洛仑兹力的作用下，从静止开始自A点沿曲线ACB运动，到达B点时速度为零，C点是运动的最低点，忽略重力，以下说法正确的是：(　　 )

　 　A．这离子必带正电荷

　 　B．A点和B点位于同一高度

　 　C．离子在C点时速度最大

　 　D．离子到达B点时，将沿原曲线返回A点

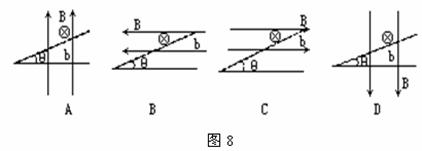

9．质量为m的通电导体棒ab置于倾角为θ的导轨上，如图7所示。已知导体与导轨间的动摩擦因数为μ，在图8所加各种磁场中，导体均静止，则导体与导轨间摩擦力为零的可能情况是：(　　 )

8．如图6所示，用绝缘丝线悬挂着的环形导体，位于与其所在平面垂直且向右的匀强磁场中，若环形导体通有如图所示方向的电流I，试判断环形导体的运动情况(　　 )

A．向右运动

B．向左运动

C．面积有增大的趋势

D．环形电流受力平衡　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

7．如图5所示，水平放置的扁平条形磁铁，在磁铁的左端正上方有一线框，线框平面与磁铁垂直，当线框从左端正上方沿水平方向平移到右端正上方的过程中，穿过它的磁通量的变化是：(　　 )　

A．先减小后增大

　B．始终减小

　C．始终增大

　D．先增大后减小

6．如图4所示电路的三根导线中有一根是断的。电源、电阻器R₁、R₂及另外两根导线都是好的。为了查出断导线，某学生想先用万用表的红表笔连接在电源的正极a,再将黑表笔分别连接在电阻器R₁的b端和R₂的c端，并观察万用表指针的示数。在下列选挡中，符合操作规程的是：(　 　)

A．直流10V挡 　　　　　　　　 B．直流0.5A挡

C．直流2.5V挡 　　　　　　　　 D．欧姆挡　

5．在电源电压不变的情况下，为使正常工作的电热器在单位时间内产生的热量增加一倍，下列措施可行的是(　　 )　　　　　　　　　　　　　　　　　

　A．剪去一半的电阻丝　　　　　　　　　 B．并联一根相同的电阻丝

　C．串联一根相同的电阻丝　　　　　　　 D．使电热器两端的电压增大一倍

4．如图3所示，一条形磁铁原来做自由落体运动，当它通过闭合线圈回路时，其运动情况是(　　 )

A．接近线圈和离开线圈时速度都变小

B．接近线圈和离开线圈时加速度都小于g

C．接近线圈时做减速运动，离开线圈时做加速运动

D．接近线圈时加速度小于g，离开线圈时加速度大于g

3．如图2所示，两个质量均为m的完全相同的金属球壳a与b，其壳层的厚度和质量分布均匀，将它们固定于绝缘支座上，两球心间的距离为L，为球半径的3倍。若使它们带上等量异种电荷，使其电量的绝对值均为Q，那么，a、b两球之间的万有引力F_引库仑力F_库分别为：(　　 )

A．

B．

C．

D．

2．将一磁铁缓慢地或迅速地插到闭合线圈中同样位置处，不发生变化的物理量有　 (　　 )　　　　　　　　　　　　　　　　　

A．磁通量的变化率

B．感应电流的大小

C．消耗的机械功率

D．磁通量的变化量
