19．一位渔夫用两种不同方式通过竹杠拉起渔网，如图9所示，请分别在图9(a)、(b)上画出绳子AB段对杆拉力的力臂。

(a)　　　　 　　　　　　　　　　　　　　　　　　(b)

　　　　　　　　　　　　　　　　　 图 9

18．如图8所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图。

17．图7是福娃已经将足球踢出去，在图中分别画出福娃、飞行中的足球受力示意图．(不考虑空气阻力)

　　　 　　　　　　 图 7　　　　　　　　　　　　　　　　　　　　　 图 8

16．一物体质量为20kg，其受到的重力为_______N．小黄通过定滑轮，用220N的拉力，将该物体在6s内匀速提高3m，如图6所示．此过程中．小黄做的有用功是_______J，定滑轮的机械效率是_______，拉力的功率是_______W．(取g=10N／kg)

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 图 6

15．(1)小黄在一支铅笔芯两端加了3V电压，测出通过铅笔芯的电流是150mA．则该铅笔芯电阻为___________Ω；若加在这支铅笔芯两端的电压增加到6V时．通过它的电流又是_________A．

(2)我们听到的锣鼓声是通过________传入耳中，我们主要是根据________(选填“音调”、“音色”或“响度”)来辨别锣声和鼓声的．

14． 我们可以利用一瓶矿泉水做小实验来说明一些物理知识．　 图 5

(1)用手挤压矿泉水瓶，使瓶子变形。如果施力增大，瓶子变形程度就加大，这表明力的作用效果跟力的_______有关。设矿泉水瓶与桌面的接触面积是10cm²，瓶的总重是6N，则瓶对水平桌面的压强是_______Pa．

(2)在矿泉水瓶侧壁不同高度的地方用锥子扎出上、下两个小孔，打开瓶盖，可以观察到水从两个小孔流出来，其中 　　　孔流出的水喷得较急，这是因为液体的压强随深度的增加而_______；

　 填空题(每题4分，共16分)

13．图5所示为早期太阳能发电装置。它由大量分列反射镜、塔顶的集热式、高压蒸汽锅炉、汽轮机、发电机组成。各个反射镜由自动控制操作，使反射的太阳光始终聚集在塔顶的集热器上，其热量送给锅炉中的水，水 　　热， 　　　变成高压水蒸气推动蒸汽轮机转动，从而带动发电机发电。太阳能是清洁的　　　　　 (选“可再生”“不可再生”)能源，蒸汽轮机带动发电机转动时，将

　　 　　　能转化为电能。

12．如图4所示，电源电压保持不变，开关S闭合后，当滑动变阻器R₂的滑片P向a移动时，电流表和电压表示数的变化情况是

A.电流表的示数变大，电压表的示数变大＃

B.电流表的示数变小，电压表的示数变小

C.电流表的示数变小，电压表的示数变大

D.电流表的示数变大，电压表的示数变小　　　　　　　　　　　　 图 4

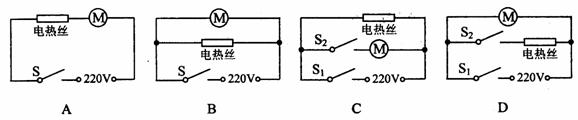

11．家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热：电热丝不发热时，电动机仍能工作。图3电路中符合要求的是

　　　　　　　　　　　　　　　　 图 3

10．小黄与母亲买了两袋等重的米，小黄同学用两种不同的方式将两袋米都弄到五楼。方式一：小黄直接将第一袋米扛上五楼；方式二：小黄在五楼将绳子一端系在阳台晾衣杆挂钩上，母亲将通过绳子放下的动滑轮挂钩钩住第二袋米，然后，小黄在五楼通过绳子和重10N的动滑轮将第二袋米吊上五楼。下列说法正确的是

A．采用方式一，小黄本人做的总功较少

B．采用方式二，小黄只克服那袋米的重力做功

C．采用两种方式，小黄分别做的总功都相等

D．采用两种方式，两袋米的重力势能都增加＃
