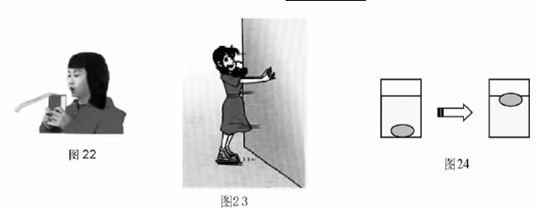

23．“生活处处皆物理”，观察以下的小实验并回答：

(1)沿着下垂的纸面从上方吹气，如图22所示，你观察到的现象是

(2)如图23所示，小女孩溜冰时，向右推墙壁，人往后退，说明了

(3)如图24所示，将鸡蛋放进水中，鸡蛋是下沉的；往水中不断加盐，一会，鸡蛋就会在盐

水中上浮。说明鸡蛋受到的浮力与液体的有关

22．将装有酒精的金属管固定在桌子上，并用塞子塞紧。快速来回拉动绕在管上的绳子，过一

会儿塞子跳起来，如图21所示。请解释这种现象

0．08m²，箱和牛奶总质量是8kg，箱中每一小盒牛奶的包装袋上都标有“净含量250mL、

257g”字样。(注：1mL＝1cm³，取g＝10N/kg)

求：(1)这箱牛奶受到的重力？

(2)这箱牛奶对地板的压强是多少？

(3)若从中取出一小盒牛奶放到盛满水的洗碗盘中，静止

后受到的浮力多少(纸盒体积忽略不计)

初中毕业物理综合测试　共8页　第6页

21．(8分)小芳的妈妈买了一箱牛奶，平放在地板上，如图20所示，箱与地板的接触面积为

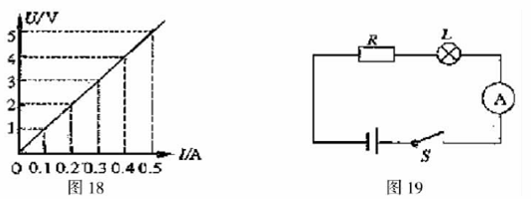

20．(7分)图18是电阻R的电流与电压的关系图像，把该电阻与阻值是20Ω的小灯泡L串联

成如图19所示的电路，闭合开关S，电流表的示数为0．2A。(假定电源电压及小灯泡的电

阻保持不变)

求：(1)电阻R的阻值

(2)小灯泡的实际功率

(3)电源电压

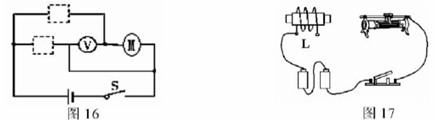

19．(1)如图16所示，请在方框内分别填入小灯泡和电流表的元件符号，使小灯泡和电动机都

初中毕业物理综合测试　共8页　第5页

能工作(2分)。

(2)如图17所示，请将未连接部分用笔画代替导线连接，要求开关闭合后，变阻器滑片移

动能改变螺线管L的磁性强弱(1分)。

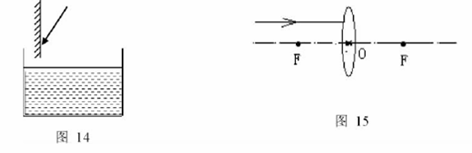

18．(1)如图14所示，S发出的一条入射光线射到竖直放置的平面镜上发生反射，进入水中又

折射．请作出该光线在平面镜上的反射光线和进入水中的折射光线的大致方向．

(2)请在图15中画出光线经过透镜时折射光线．

17．如图13所示，物体受到水平向右的拉力作用，在水平地面上做匀速直线运动，请画出物体

所受到摩擦力和重力的示意图。

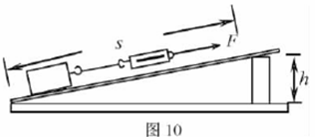

15．小李同学在测斜面机械效率的实验中，使用图10所示的装置，他将木块从斜面

底部用弹簧测力计沿斜面方向匀速拉到顶部，弹簧测力计的示数如图11所示，

请将在下面的表格中填上有关数据
