12．如图4所示电路，电源电压保持不变，电阻R₁=5Ω，R₂=15Ω。当开关S₁、S₂都断开时，电流表的示数为0.2A；当开关S₁、S₂都闭合时，电流表示数为0.9A。则此时R₃消耗的电功率为

A．0.8W　　B．0.4W　　C．4W　　D．36W

11．如图3所示，闭合开关S后，L₁和L₂两盏灯都不亮，电流表指针几乎没有偏转，电压表指针有明显的偏转。该电路的故障可能是

A．L₁短路　

C．电流表接触不良　

D．以上情况都有可能

10．下面所列家用电器中，正常工作时功率可能是60W的是

A．一只灯泡　B．微波炉　C．空调　D．电饭锅

9．关于导体的电阻，下列说法正确的是

A．导体的电阻大小只决定于导体的长度　

B．导体的电阻与导体两端的电压有关　

C．导体的电阻大小，决定于导体的长度、横截面积和材料　

D．导体的横截面积越大，导体的电阻越大

8．关于电和磁，下列说法正确的是

A．同名磁极互相吸引，异名磁极互相排斥　

B．在磁场中，小磁针S极所指的方向就是该点的磁场方向　

C．通电螺线管外部的磁场与条形磁体相似　

D．导体在磁场中运动，一定产生感应电流

7．如图2所示，灯泡L₁的电阻大于L₂，将电压表先后并接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，是接在(　　 )

A．AC处　　 B．AB处　　 C．BC处　　 D．三处一样大

6．发电机和电动机的诞生是人类进入电力时代的标志．其中，制造电动机依据的主要原理是(　　 )

　 A、电流周围存在磁场　　　　　　　　　 B、通电螺线管周围存在磁场

　 C、通电导体在磁场中受到力的作用　　　 D．电磁感应现象

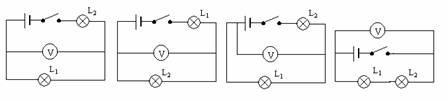

5．如图1所是，能够测出灯泡L₂两端电压的电路是

A　　　　　　　 B　　　　　　　 C　　　 　　　　D

图1

4．法拉第发现的电磁感应现象的重要应用是制造出

A．电动机　B．发电机　C．电磁铁　D．电磁继电器

3. 下列器材中能直接测出电功的是(　　　 )

A．电流表　　 B．电压表　　 C．电能表　　 D．电阻箱
