19．小明要研究“如何使用滑动变阻器改变灯泡的亮度”，他已连接的部分电路如图15所示，请你用笔画线代表导线，将电路连接完整，使滑动变阻器的滑片P向D端移动时，灯泡变亮，并在方框内画出对应的电路图．

　

18．如图14所示，杠杆OA在力F₁、F₂的作用下处于平衡状态，L₁为动力F₁的力臂．请在图中作出动力F₁的示意图．

	图14

　

(提示：使用铅笔作图无效)

17．(1)请根据光的反射规律，在图11中画出光线AO经过平面镜后的反射光线，并标出反射角的大小；

(2)请根据图12中给出经过凸透镜焦点F的入射光线，作出通过透镜后的出射光线；

(3)请根据图13中给出平行于凹透镜主光轴的入射光线，作出通过透镜后的出射光线．

15．图10所示是某同学连接的电铃电路．当开关闭合后，电路被接通，电磁铁________，衔铁_________，使小锤敲击铃碗发出声音，同时衔铁与螺钉脱离接触，电路________，电磁铁___________，小锤在弹簧片的作用下又恢复到使电路接通的状态．

图10

16．小君利用天平、烧杯、刻度尺和水(ρ_水已知)测量酒精密度的过程如下．请你将他的实验过程补充完整．

(1)往烧杯中倒入适量的水，用调节好的天平称出烧杯和水的总质量为m；

(2)用刻度尺测出水面到烧杯底的高度为h₁；

(3)将水倒出，把烧杯风干后，再倒入酒精，用天平称出烧杯和酒精的总质量仍为m；

(4)　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　；　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

(5)计算酒精密度的表达式为：ρ_酒精=　　　　　　　　　　　　　　　 ．

13．物理知识在生活中有许多应用：

图8

(1)如图8，载重汽车的轮子比普通汽车的多，轮胎也比普通汽车的宽，这是通过___　 (选填“增大”或“减小”)车轮与地面的接触面积，从而　　　 (选填“增大”或“减小”)汽车对地面的压强；

图9

(2)飞机的机翼会做成如图9所示的流线型．飞机飞行时，机翼与周围的空气发生相对运动，相当于有气流迎面流过机翼．气流被机翼分成上下两部分，流过机翼上方的气流速度_____(选填“大于”、“小于”或“等于”)下方气流

速度，因此在上下表面产生压强差，形成对机翼向_____(选填“上”或“下”)的压力．

物质 固态氢 固态酒精 固态水银 金 钢 钨 熔点/℃ －259 －117 －39 1064 1083 3410

14．请根据下表所列的是几种物质的熔点，回答问题．

(1)考察团到南极考察时，测量气温应该使用___________温度计；

(2)处于－265℃的氢是________态；

(3)如果纯金戒指不小心掉进钢水中，_______熔化(选填“会”或“不会”)；

(4)白炽灯发光时的温度达到2000℃以上，因此白炽灯的灯丝应选用_____金属制成．

12．随着我国经济的快速发展，居民生活水平日益提高，轿车逐渐走进千家万户．关于轿车所应用的物理知识，下列说法错误的是(　　 )

A．常选用水作为发动机的冷却剂，是利用水的比热容较小的特性

B．利用凸面镜做成的观后镜能扩大视野，有利于避免交通事故的发生

C．车上配备安全气囊，是为了防止发生撞击时由于惯性对人体造成伤害

D．汽车每过一段时间就需要保养，给有关部件加润滑油，是为了减小部件间的摩擦

11．如图7所示，是表示用滑轮或滑轮组提起同一个重物的几种方法，其中最省力的是(　　 ) (动滑轮重和摩擦忽略不计)

　

10．如图6，把A、B两个实心球放入水槽里，结果A球沉到水底，而B球漂浮在水面上．如果两球的质量分别为m_A、m_B，体积分别为V_A、V_B，受到水的浮力大小分别为F_A、F_B．以下说法正确的是(　　 )

A．如果V_A= V_B，那么F_A= F_B

B．如果V_A= V_B，那么F_A> F_B

C．如果m_A= m_B，那么F_A= F_B

图6

D．如果m_A= m_B，那么F_A> F_B

6．如图3是2008北京奥运会蹦床项目的宣传画．蹦床运动是运动员从蹦床弹向空中表演技巧动作的一项体育活动，当运动员离开蹦床弹向空中的过程中，运动员具有的(　　 )

A. 动能增加，势能减少　　　　 　　B．动能增加，势能增加

C．动能减少，势能减少　　　　 　　D．动能减少，势能增加

图3

7．把4 cm高的发光棒立于凸透镜前12cm处的位置，在透镜另一侧的光屏上成了2cm高的清晰的像，该凸透镜的焦距可能是(　　 )

A．4 cm 　　　　B．6 cm　　 　　C．8 cm 　　　　D． 10 cm

图4

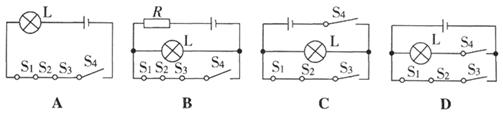

8．小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光；只有全部的门都关好了，该指示灯才会熄灭．图4所示的模拟电路图符合要求的是(　　 )

图4

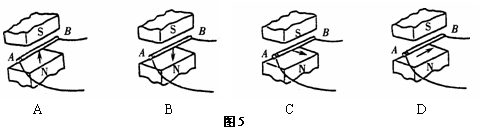

9．如图5，AB是闭合回路中的一段导体，如果它在磁场中依照图中箭头所示方向运动，能够在AB上产生感应电流的是 (　 　)

　

5．如图2是“测量小灯泡的额定功率”的实验电路图．在这个实验的具体操作中，手和眼睛最合理的分工应该是(　　 )

A．手移动变阻器的滑片，眼睛观察变阻器的滑片的位置

B．手移动变阻器的滑片，眼睛观察小灯泡是否发光

C．手移动变阻器的滑片，眼睛观察电压表的示数

图2

D．手移动变阻器的滑片，眼睛观察电流表的示数
