12．在如图9所示的电路中，甲、乙两电表可能同是电流表，也可能同是电压表。已知当开关S断开时，两灯均发光，此时甲、乙两电表的示数之比为2∶3。若将甲、乙两电表同时换成另一种电表，开关S闭合后两灯仍均发光，则此时甲、乙两电表的示数之比及灯泡L₁和L₂消耗的功率之比分别为(不计温度对灯丝电阻的影响)　(　 　　)

A．3：1，2∶1　 B．3：1，3∶1　 C．1：3，1∶3　 D．1：3，3∶2

11．在如图8所示的电路中，定值电阻R=40Ω，滑动变阻器R₀的最大阻值为40Ω，电源两端的电压恒为20V。闭合开关S，滑动变阻器的滑片P从a端移到b端的过程中，定值电阻消耗的电功率的变化范围是(　 　)

A．0-10W　　 B．2.5W-10W　　 C．5W-10W　 D．10W-20W

10．小明在学校上晚自习，照明灯为两盏标有“220V 　60W”的灯泡。某天开灯时发现保险丝被烧断，于是找来电工师傅进行检修。他发现电工师傅用一盏标有“220V 　40W”的灯泡L₀(检验灯泡)取代保险丝接入电路，如图7所示。然后进行了如下操作，并观察到了相应的现象：当只闭合开关S、S₁时，L₀和L₁均发光，但都比正常发光暗；当只闭合开关S、S₂时，L₀正常发光，L₂不发光。由此可以判断(　 　　)

A．L₁和L₂所在的支路均短路，

B．L₁所在的支路完好，L₂所在的支路短路

C．L₁所在的支路完好，L₂所在的支路断路

D．L₁所在的支路短路，L₂所在的支路断路

9．根据图6所示的两盏白炽灯的铭牌，可以判断 ( 　　)

　A．甲灯一定比乙灯亮

　B．正常发光时，甲灯的电阻大于乙灯的电阻

　C．正常发光时，甲灯的电功率是乙灯电功率的4倍

　D．正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍

8．在如图5中所示的电路中，电源两端的电压保持不变。闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，电压表、电流表示数的变化情况是(　 　　)

　A．电压表、电流表示数均变大

　B．电压表、电流表示数均变小

　C．电压表示数变大，电流表示数变小

　D．电压表示数变小，电流表示数变大

7．如图4所示的四个电路中，电源两端的电压相同且保持不变，已知电阻R₁和R₂的阻值大小关系为R₁<R₂。在这四个电路中，消耗的总功率最大的是 (　 　　)

6．关于电功和电功率，下列说法中正确的是( 　　　)

A．电功率是表示电流做功快慢的物理量

B．用电器消耗的电能越多，电功率越大

C．用电器所消耗的电功率一定等于它的额定功率

D．额定功率越大的用电器，消耗的电能一定越多

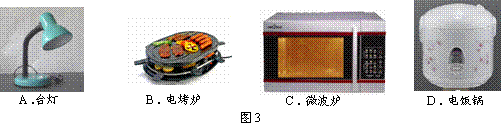

5．在如图3所示的家用电器中，正常工作时的电功率最接近25W的是( 　　)

4．关于对公式R＝的理解，下列说法中正确的是　(　 　　)

A．导体的电阻与加在导体两端的电压成正比

B．导体的电阻与通过导体的电流成反比

C．导体的电阻与加在导体两端的电压成正比，与通过导体的电流成反比

D．导体的电阻与加在导体两端的电压、通过导体的电流都无关

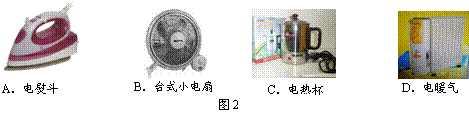

3．在如图2所示的家用电器中，不属于电热器的是( 　　)
