1、如图5所示为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车

辆和行人的交通行为。据你对交通指示灯的了解可以推断(　　　 )

A、红灯、黄灯、绿灯是串联的

B、红灯、黄灯、绿灯是并联的

C、红灯与黄灯并联后再与绿灯串联

D、绿灯与黄灯并联后再与红灯串联

图5

25、给你一个矿泉水瓶(带盖)再利用生活中随手可得的辅助器材，验证：(1)有关固体压强的想象或相关规律、(2)有关固体压强的想象或相关规律、(3)有关固体压强的想象或相关规律。(只需要考生回答以上3个小问题中的任意一小题即可)

实验器材：　　　　　　　　　　　　　　　　　　　　　 (1分)

操作和现象：

　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　(2分)

说明了什么？

　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　(2分)

24、小明同学用如图所示的压强计研究液体内部压强的特点，实验时，他将压强计的橡皮膜置于水中不同深度，并调节橡皮膜在水中的方向，得到如下数据。

(1)　　　 分析表格数据，将表格中漏掉的数据补上。(2分)

(2)由实验1、2、3，可得出的结论：________________________________。(2分)

(3)由实验3、4、5，可得出的结论：　　　　　　　　　　　　　　　　 。(2分)

23、全班同学进行爬楼比赛，看看谁的功率大？

(1)　　　 写出你要测出自己最大功率所需要测量的物理量和工具各是什么？

所要测量的物理量有　　　　　　　　　　　　　　　　　　　 　　　　　　　　　

(要求在物理量后面标出相应的字母符号)；(2分)

所需要的测量工具是　　　　　　　　　　　　　　　　　　　　　 　　；(2分)

(2)　　　 在什么情况下，测出的功率是自己当时最大的功率？

　　　 　　　　　　　　　　　　　　　　　　　　　　　　；(2分)

(3)　　　 用你所测量的物理量符号把你最大的功率的计算公式表达出来：

　　　 　　　　　　　　　　；(2分)

22、我国自主研制的88式主战坦克，质量为40t，高2m，它有两条履带，每条履带和地面的接触面积为2m²，该坦克有潜渡功能(g取10N/kg)。

(1)　　　 该坦克在陆地上行驶时，对地面的压力和压强各为多大？(2分)

(2)　　　 若该坦克在深度为8m的河中潜渡，水对坦克顶部面积为0.8 m²的舱门的压强和压力各为多大？(注意顶部在水中的深度)(2分)

(3)　　　 潜渡时，因为受到浮力的缘故，坦克对河床的压力只有10⁵N，则坦克受到的浮力多大？(1分)

21、有一个人利用高2m长4m的斜面把一个重1500N的物体搬到2m高的车厢，人沿斜面向上的推力为800N，试计算人在这一过程中所做的有用功、总功、额外功和斜面的机械效率。

20、有一个重量为20N的物体，挂在弹簧测力计下，当把物体全部浸没在水中时，弹簧测力计的示数为10N，试求：

(1)　　　 物体受到的浮力

(2)　　　 石块的密度

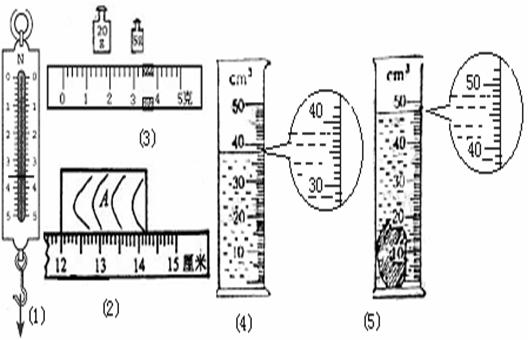

19、读出下图填空(每空1分共7分)(1)中弹簧秤拉力的大小为　　　　 ；(2)中物体的长度为　　　　 ；(3)表示用天平称某物体质量时，天平平衡时砝码数值和游码位置，则物体的质量为　　　　 ；(4)量筒中水的体积为　　　 ，加入物体后水和物体的总体积如图(5)，总体积为　　　　 ，则物体的体积为　　　　 。如果这个物体和图(3)中的物体是同一个物体，则它的密度为　　　　　 。

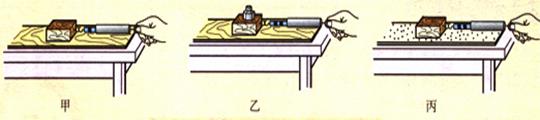

18、在“探究摩擦力的大小与什么因素有关？”的实验中：(1分+1分+2分+2分，共6分)

(1)只有当用弹簧测力计拉着木块在水平面上做(　　　　 )运动时，弹簧测力计的示数和木块受到的摩擦力的大小才是相等的，理由是弹簧秤的拉力和摩擦力是一对(　　　 )。

(2)此实验通过比较甲、乙的弹簧测力计的示数，得出的结论是：

　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　(2分)

(3)此实验通过比较甲、丙的弹簧测力计的示数，得出的结论是：

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (2分)

17、在测量盐水密度的实验中：(7分)

(1)、甲同学用已调好的托盘天平测烧杯和盐水的质量，操作情况如图甲所示，其中其中错误的是：(a)　　　　　　　　　　　　　　　 　　　　　　　　　　；(2分)

(b)　　　　　　　　　　　　　　　　　　　　　　　　　　 ；(2分)

(2)、乙同学操作正确，测得烧杯和盐水的总质量为120 g后，把烧杯中的盐水倒入量筒中一部分(如图乙所示)，量筒中盐水的体积为_________ cm³，测量烧杯和杯中剩余盐水总质量时，所加砝码和游码位置如图丙所示，那么量筒中盐水的质量为________g，由此可算出该盐水的密度为______　 g/cm³。

甲图 　　　　　　　　　　　　乙图　　　　　　　　 　　　　　　丙图
