31．(4分)安全、清洁、方便的太阳能越来越受到人们的重视和广泛利用．如图，

　 　一太阳能热水器内装有0．5吨20'℃的水，在阳光照射后，水温升高到60℃．

　 (1)水吸收的太阳能是多少焦?(2分)

　 (2)这些能量相当于完全燃烧多少千克的焦炭放出的热量?(2分)

(水的比热容是4．2×10³J／(kg·℃)，焦炭热值是3．0×10⁷J／kg)

30．(6分)小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到如下数据(I和U分别表示小灯泡上的电流和电压)：

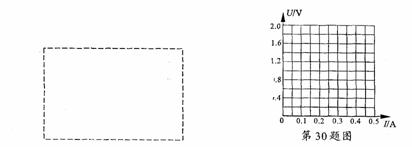

　 (1)在左下框中画出实验电路图．可选用的器材有：电压表、电流表、

　　 　滑动变阻器、电源、小灯泡、开关、导线若干．

(2)在右下图中画出小灯泡的U-I曲线．

　　 (3)现将该小灯泡与阻值为2．0的定值电阻串联后接在电压为1．5V的电源上，则

　　 　小灯泡的实际功率是多少?(简要写出求解过程；若需作图，可直接画在上面的方格图中)

(C)计算题(本题共4小题，每题需写出必要的文字说明和演算步骤，只写出最后答案的不能得分．)(共16分)

29．(5分)一般情况下，金属都有电阻．电阻是导体的属性之一．当温度条件发生改变时，其属性也会发生改变．

　 　(1)实验表明，某些金属当温度降低到某一定值时，其电阻突然降为零，这种现象叫做

　　　 　　▲　　 现象．这一特定温度称为转变温度，其值与金属材料有关．

　　 (2)2008年4月，美国《科学》杂志发表“新超导体将中国物理学家推到最前沿”的评述．这表明，在新超导体研究领域，我国取得了令人瞩目的成就．假如人们已研制出常温下的超导体，则可以用它制作图17中的( ▲ )

A．家用保险丝　　 B．白炽灯泡的灯丝　 C．电炉的电阻丝　　 D．远距离输电导线

(3)图18表示磁悬浮现象．将某种液态物质倒入金属盘后，能使金属盘达到转变温度，在金属盘上方释放一永磁体，当它下落到盘上方某一位置时即产生磁悬浮现象，试根据下表列出的几种金属的转变温度和几种液态物质的沸点数据，判断所倒入的液态物质应是　　 ▲　　 ，金属盘的材料应是　　 ▲　　 ．

　(4)利用上述现象，人们已经设计制成磁悬浮列车(如图19)．这种列车的运行速度是一般列车运行速度的3-4倍．能达到这样高速的原因是　　 ▲　　 ．

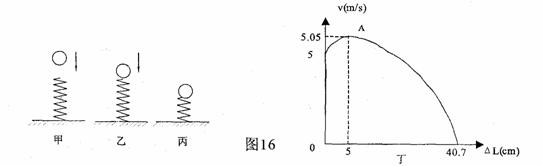

28．(3分)小球从高处下落到竖直放置的轻弹簧上(如图16甲)，在刚接触轻弹簧的瞬间(如图16乙)，速度为5m／s．将弹簧压缩到最短(如图16丙)的整个过程中，小球的速度和弹簧缩短的长度△L之间的关系如图16丁所示，其中A为曲线的最高点．已知该轻弹簧每受到0．2牛的压力就缩短1厘米，并且轻弹簧在受到撞击到压缩到最短的整个过程中始终发生弹性形变．在撞击轻弹簧到轻弹簧压缩到最短的过程中，小球的速度变化过程是　　 ▲　　 ．小球在速度最大时受到的弹力与重力是一对　　 ▲　　 ．小球受到的重力为　　 ▲　 　N．(不考虑空气阻力)

27．(2分)小明参观了科技馆后，一组实验给他留下了

　 　深刻的印象．回来后他把实验情景绘成一幅平面

　 　示意图如图15所示，A为放在绝缘支架上的带正

　 　电球体，B为用绝缘丝线悬吊的带正电的小球．先

　 　后将小球B悬吊在距离A球远近不同的P₁、P₂、P₃

　 　处．小球偏离竖直方向的原因是　　 ▲　　 ；请

　 　你根据此图，提出一个问题　　 ▲　　 ．

26．(5分)为了研究物质的某种属性，同学们找来大小不同的甲、乙物块做实验，得到数据如下所示：

(1)请你在m--V坐标纸上用图象形象地把两种物质的质量随体积变化的情况表示出来

(2)通过对以上图象的分析，你可得到的结论是什么　　 ▲　　 (只要写一条)

(3)在甲、乙中各取一个物块(相同体积)放入水中的最终状态情况如图所示．

　 请你指出图14中A、B分别属于哪种物质?　　 ▲　　 它们所受浮力F_A　　 ▲　　 F_B(选填“>”、“<”或“=”)

25．(3分)科学思维和科学方法是我们认识世界的基本手段，在研究和解决问题的过程中，不仅需要相应的知识，还要注意运用科学方法．理想实验有时更能深刻地反映自然规律．伽利略设想了一个理想实验，如图所示．以下为他的设想步骤：

　 (1)减小第二个斜面的倾角，小球在这斜面上仍然要达到原来的高度

　 (2)两个对接的斜面，让静止的小球沿一个斜面滚下，小球将滚上另一个斜面

　 (3)如果没有摩擦，小球将上升到原来释放时的高度

　 (4)继续减小第二个斜面的倾角，最后使它成水平面，小球将沿水平面做持续的匀速直线运动．

　　 ①把上述理想实验的设想步骤按正确的顺序排列是　　 ▲　　 (选填序号)．

　　 ②在上述的设想实验步骤中，有一个是实验事实，其余是推论，属于可靠实验事实的是　　 ▲　　 (选填序号)，属于理想化推论的是　　 ▲　　 (选填序号)．

(A)作图、读图题(共8分)

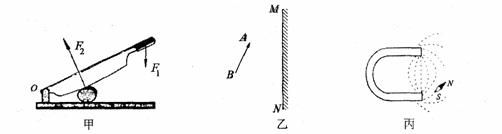

24．(1)如图甲所示，铡刀铡草时的示意图，请作出作用在铡刀上的动力F₁和阻力F₂的力臂．(1分)

　 　(2)如图乙所示，根据平面镜成像特点作出物体AB在平面镜MN中的像．(1分)

　 　(3)如图丙是一个蹄型磁铁，虚线是磁极附近的部分磁感线，小磁针在图示位置静止，请标出蹄型磁铁的N极和S极(1分)

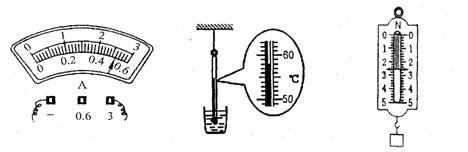

(4)分别读出下列三种仪器的示数．

　 　　▲　　 A(1分)　　 　　▲　　 ℃(1分)　 　　▲　　 N(1分)

(5)居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”．它能在有人走动发出声音时闭合，无人走动时自动断开．请将图12中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路．(2分)

(B)实验与探究题(共24分)

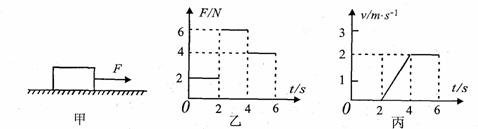

23．如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F的作用，F的大小与时间t的关系如图乙所示，物体运动速度与时间t的关系如图丙所示，由图象可知，当t=1s时，物体受到的摩擦力为　　 ▲　　 N．在第4秒到6秒内：物体移动的距离为　　 ▲　　 m，力F在这段时间内对物体所做的功为　　 ▲　　 J，力F做功的功率为　 　　▲　　 W．

22．现代社会，手机已成为人们普遍使用的通信工具，它是利用　　 ▲　　 (选填“电磁波”或“声波”)来传递信息的．电磁波在真空中的传播速度(C)为　　 ▲　　 m／s．声音在15℃的空气中传播速度(V)等于　　 ▲　　 m／s．某手机发射的信号频率(f)是1．5×10⁹Hz，那么信号的波长()为　　 ▲　　 m．(提示：A=c／f)
