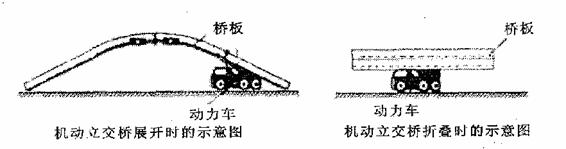

6、(6分)目前，城市中交通堵塞的现象越来越严重．为了解决交通堵塞问题，科研人员设计了一种机动立交桥．机动立交桥又叫车载桥，它主要由动力车和桥板组成，使用时展开桥板搭建一座临时立交桥，使其他车辆顺利通过桥面，排除交通堵塞，在行驶过程中桥板能折叠起来放在车顶，如图所示．

下表是某机动立交桥的动力车的有关技术性能数据．其中排气量是指发动机气缸的工作容积。空燃比是指吸气冲程中吸入气缸内的空气和汽油的质量之比。

请回答下列问题：

(1)机动立交桥桥板为什么采用有花纹的钢板?

(2)当该发动机正常工作时，吸气冲程中吸入气缸内汽油和空气的混合气密度为1．5kg／m ³。1min内高温高压的燃气推动活塞做功3000次。请你计算发动机在正常工作时每次吸入混合气的质量，1min内汽油完全燃烧放出的热量。

(3)请你从物理学角度对该机动立交桥的设计提出两条合理的改进建议.

5、(4分)小明同学在做“测定小灯泡额定功率”的实验时，所用电源电压保持不变，实验用小灯泡上标有“0.2A”字样。

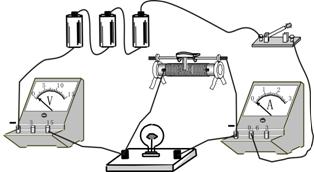

(1)如图是小明连接的实物图。闭合开关后，移动滑动变阻器的滑片，发现小灯泡不发光，经检查，是由于其中一根导线连接错误。请你在实物图中连接错误的导线上打“×”并补画出正确的连线。

(2)小明将电路的错误连线改正后，当他闭合开关时，发现小灯泡不亮，电流表指针几乎不动，电压表的示数为4.5V，则此故障可能为　　　　　　 (选填“小灯泡短路”、“小灯泡断路”或“滑动变阻器断路”)。

(3)小明排除故障后按照正确的操作进行实验，当他闭合开关时，发现电压表、电流表的示数分别为1.5V和0.15A，然后移动滑动变阻器的滑片，当小灯泡正常发光时，滑片恰好在变阻器的中点上，小灯泡的额定功率为　　　　 W，所用滑动变阻器的最大阻值为___________Ω。

4、(4分)如图所示，某兴趣小组在研究马铃薯在水中的浮沉情况时，通过往水中加盐，终于使马铃薯漂浮在水面上。由于时间关系，当时并没有及时收拾实验器材，几天后他们来收拾器材时，惊奇地发现原来浮在水面的马铃薯又都沉在容器底部，他们决定对这一现象进行研究。对此现象，他们提出了以下几种猜想：　　

猜想1：可能由于水的蒸发，盐水的密度变大，导致马铃薯下沉；

猜想2：可能是马铃薯在盐水中浸泡几天后质量变大，导致马铃薯下沉；

猜想3：可能是马铃薯在盐水中浸泡几天后体积变小，导致马铃薯下沉；

经过一番讨论，他们马上否定了猜想1，你认为他们否定的理由是：　　　　　　　　 。

接着他们就猜想2和猜想3进行了如下的实验操作：

⑴ 取三块马铃薯，编上A、B、C号，分别测出其质量和体积；

⑵ 配制一大杯盐水；

⑶ 将三块马铃薯放在盐水中，使其漂浮，几天后发现马铃薯都沉在容器底部，将其捞出、擦干，分别测出其质量和体积。

实验数据如下表：

请分析上述实验数据后回答：

猜想2是　　　　 (选填：“正确”或“错误”)的；

猜想3是　　　　 (选填：“正确”或“错误”)的；

你认为导致马铃薯下沉的原因是：　　　　　　　　　　　　　　　　　　　 。

3、(3分)小明在实验室用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”实验。

(1) 他的实验装置如图所示，该装置中的错误是：　　　　　　　　　　　　　　　　　 ；

(2) 改正错误后，小明将点燃的蜡烛、凸透

镜固定好位置后，无论怎样移动光屏，在光屏中心

都只能看到一个大小不变的圆形光斑，其原因是：

　　　　　　　　　　　 。

(3)后来小明拿了一块凹透镜，发现用它来

观看远处清楚多了，可见小明的眼睛存在____　 ___视问题。

2、(3分)(1)在篮球比赛中，投掷出去的篮球在空中能继续飞行，这是因为篮球　　　　　 ；篮球在飞行中运动方向不断改变，这是因为篮球　　　　　　 。(不计空气阻力)

(2)两个相同的篮球均表面潮湿，让它们从不同高度自由落至同一地面，留下的印迹如图所示。由此可知落到　　 (选填“a”或“b”)处的篮球自由下落前具有的重力势能大一些。

1、(4分)在升旗仪式上，同学们看到五星红旗在雄壮的国歌声中冉冉升起。你知道吗，这里包含了较多的物理知识：国歌声传入距广播17m处小明的耳中至少要　　　 　s；旗杆的顶端安装的滑轮可以　　　　　　　 ；旗杆使用　　　　 (填物质的物理属性)较大的钢铁制成可确保旗杆挺立在操场上；旗杆在地面上留下的影子可以用　　　　　　　　　 的知识来解释。(假设v_声=340m／s)。

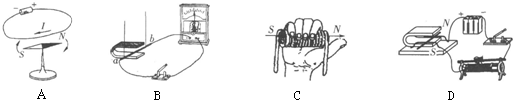

8、下列四幅实验装置图所反映的原理，对发电机的发明有直接影响的是(　　 )。

7、如图，有许多小鸟停在高压输电线上并不会触电，以下解释合理的是(　　 )。

A.小鸟是绝缘体，此时通过小鸟身体的电流也很小

B.小鸟是导体，此时通过小鸟身体的电流很大

C.小鸟站在电线上，相当于和电线并联，两脚间的距离很小，分得的电压很小

D.小鸟的电阻很大，即使电压很高，通过身体的电流也很小

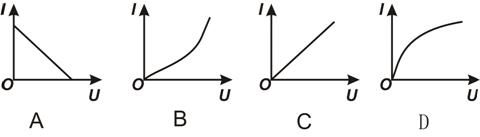

6、某同学用如图所示的电路测量小灯泡的电阻，通过调节滑动变阻器滑片的位置来改变小灯泡两端的电压U(不损坏小灯泡)，测得通过小灯泡的电流为I，记录的数据如下表，则I与U的关系图像正确的是(　 　)。

5、如图所示，O为杠杆的支点，杠杆右端挂有重为G的物体，杠杆在力F₁的作用下在水平位置处于平衡。如果用力F₂代替力F₁使杠杆仍在图中位置保持平衡，下面关系正确的是(　 )。

A.F₂<F₁<G　　　　 B．F₁=F₂=G

C.F₂>F₁>G　　　　 D.F₁>F₂>G
