1．小明把一个铭牌上标有“10Ω1 A”字样的滑动变阻器，直接接到24 V的电源上，为了保证安全，连入电路的电阻不能小于多少欧？

　2． 李强同学想自制一个电热毯，让它在220 V电压下工作。如果使电热丝中通过的电流为0.25 A，需要截取多长的规格是40Ω/m的电阻线。

1.某同学按图7-10所示电路图连接电路进行实验，在实验过程中，若保持R₁不变，并通过改变滑动变阻器滑片P的位置，使电压表V₁的示数分别为2V、4V和6V，电压表V₂、V，电流表A相应的示数如下表所示：

的结论是____________________________________　 _　 ．

(2)对表格中电压表V₁和电流表A的数据进行分析，

可归纳出的结论是____　　　　　　　　　　　　　　　　　　　　　　　　　　 　．　　

(3)变阻器的作用是__________________________　　　 　　　　　　　　　_ ． 　　　　　　　　　　　　　　　　

20．如果把4Ω和6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2A，如果再把它们并联在同一电路中，则干路的电流应为(　　　 )

　 A．2A　 　　　　　　　B．3A　 　　　　　　　　C．4A　 　　　　　　　　　D．5A

19．有三个定值电阻并联在电路中，它们的电阻值之比R₁:R₂:R₃=1:3:5，则通过它们的电流之比I₁:I₂:I₃为 (　　 )

　 　A．1:3:5　 　　　　　B．15:5:3　 　　　　C．5:3:1　　　　　　 　　D．5:3:15

18．一只电阻两端的电压从2V，增加到2.8V，通过该电阻的电流增加了0.1A，则该电阻的阻值是(　　 )

A．8Ω　　 　　　　　　　B．20Ω　 　　　　C．28Ω　 　　　　　D．无法确定

17．如图7-9所示，AB间电压保持不变，当开关S闭合后，电流表的示数为I₁，当S断开后，电流表示数为I₂，则I₁、I₂的大小关系为(　　 )．

A．I₁＜I₂　　 B．I₁＝I₂　　 C．I₁＞I₂　　　　 D．无法判断

16．甲、乙两电阻之比是3／1，将它们串联后接入电路中，若测得乙电阻两端的电压为4V，那么这个电路的电源电压为(　　 )

　 A．4 V　　　 B．8 V　　 C．12 V　　　　　　 D．16 V

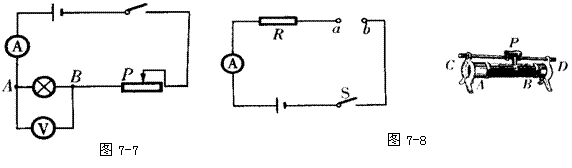

15．如图7-8所示在滑动变阻器的滑片P向右移动过程中， 电路中的电流变大。则电路与滑动变阻器的连接方式正确的是(　 )

　 A.a连C，b连D　　　　　　　　　　　　　　 B．a连A、b连B

　 C．a连C，b连B　　　　　　　　　　　　　 D．a连C，b连D

14.如图7-7所示，电源电压保持不变，若P向右移动，则电压表、电流表示数的变化分别为(　　 )

A.变大，变小　　 B.变大，变大　 C.变小，变大　　 D.变小、变小

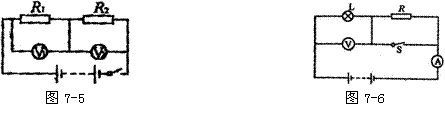

13.如图7-6所示电路，电源电压保持不变，开关S由闭合到断开时(　 　)

A.电流表的示数变小　　　　　　　 B.电路的总电阻变小

C.灯中电流变大　　　　　　　　　 D.电压表的示数变小
