10．有两个阻值不同的定值电阻R₁、R₂，它们的电流随电压变化的I-U图线如图7-25所示．如果R₁、R₂串联后的总电阻为R_串，并联后的总电阻为R_并，则关于R_串、R_并的I-U图线所在的区域，下列说法中正确的是

A．R_串在Ⅱ区域，R_并在Ⅲ区域　　　 B．R_串在Ⅲ区域，R_并在Ⅰ区域

C．R_串在Ⅰ区域，R_并在Ⅱ区域　　　 D．R_串在Ⅰ区域，R_并在Ⅲ区域

9．下列说法正确的是(　　 )　　

A．家庭电路用的保险丝是由电阻率大、熔点高的合金制成

B．用测电笔测电时，手不准接触笔上任何金属体

C．只有低于220V的电压才是安全的·

D．螺丝口灯座的螺旋套，只准接在零线上

8．在表演台上某人声称具有特异功能--“不怕电”他把灯泡接到家庭电路的两根电线上，灯光亮．取下灯泡后，他用双手同时抓住两根电线，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌，对此某班同学展开讨论后形成以下观点，其中不正确的是(　　 )

A．这是伪科学的撞骗行为　　　　　　 　　

B．此人也许真有不导电的特异功能

C．此人与大地之间一定有良好的绝缘　　　　　　　　　　　　　

D．他去抓两根电线前，零线被助手切断了

7．张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障可能是(　　 )

A．电源没电了　　　　　　　　　　　　　 B．小灯泡处开路

C．滑动变阻器处开路　　　　　　　　　　 D．开关处开路

6．一位同学在做实验时，需要阻值为5欧的电阻一个，但手边只有4欧和10欧的电阻各两个，则下列办法可行的是 (　　 )

　A.将两个4欧的电阻串联起来　　　　　 B.将两个10欧的电阻并联起来

　C.将两个4欧的电阻并联起来　　　　　 D.将两个10欧的电阻串联起来

5．发生电火灾后，产生应该做的是(　　　 )

　 A．用水灭火　　　　　　　　　　　　　 B.用灭火器灭火

　 C．用砂子灭火　　　　　　　　　　　　 D.切断电源并拔打119火警电话

4．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的　 (　　 )

　 A．电阻变大，电流减小　　　　　　　　　 B．电阻变小，电流增大

C．电阻和电流都增大　　　　　　　　　　 D．电阻和电流都减小

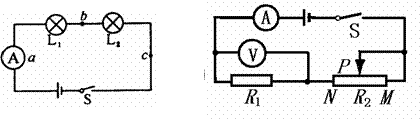

3．如图7-24所示，当滑动变阻器的滑片向N端滑动时，电流表和电压表示数的变化情况是(　　 )A．两表示数都变大　　　　　　　　　 B．两表示数都变小

C．电流示数变大，电压表示数变小　　 D．电流示数变小，电压表示数变大

2．小强同学在探究串联电路电流规律的实验中，按图7-23连接好了电路，合上开关S后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L₁两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是(　　　 )

A.灯L₁短路　　　 B.灯L₂断路　　 C.电流表烧坏了　　　 D.灯L₁断路

1．在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况(　　　 )

A．电灯的灯丝被烧断　　　　　　　 B.电灯正常发光

C. 电灯发出暗淡的光　　　　　　　 D.保险丝熔断
