(二)(12分) 小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到如下数据(I和U分别表示小灯泡上的电流和电压)：

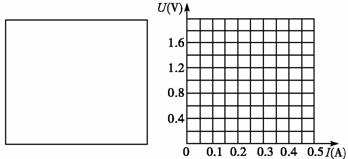

⑴在左下框中画出实验电路图．可用的器材有：电压表、电流表、滑线变阻器(变化范围0-10Ω)、电源、小灯泡、电键、导线若于．

⑵在右下图中画出小灯泡的U-I曲线． 　　　　　　　　　　　　　　　　

⑶若将该小灯泡接在电动势是1.5V，内阻是2.0Ω的电池两端，小灯泡的实际功率是多少?(简要叙述你的方法，若需作图，可直接画在答题纸上的图中)

22.(一)(4分)用螺旋测微器测量金属导线的直径，其示数如图所示，该金属导线的直径为　　　　　　　　　　 mm。

21．如图所示，条形磁铁放在水平桌面上，在其正上方固定一根长直导线，导线与磁场垂直，给导线通以垂直纸面向里的电流。用F表示磁铁对桌面的压力，用f 表示桌面对磁铁的摩擦力，导线中通电后与通电前相比较(　　 )

A．F增大，f=0　　　　　　 B．F减小，f=0

C．F减小，f≠0　　　　　 D．F增大，f≠0

宝鸡中学 2009---2010学年度高三理综月考试卷

第Ⅱ卷　 (非选择题,共10题,共174分 )

注意事项:第Ⅱ卷分学科答在答题纸上

20．2006年2月10日，中国航天局将如图所示的标志确定为中国月球探测工程形象标志，它以中国书法的笔触，抽象地勾勒出一轮明月，一双脚印踏在其上，象征着月球探测的终极梦想．假想人类不断向月球“移民”，经过较长时间后，月球和地球仍可视为均匀球体，地球的总质量仍大于月球的总质量，月球仍按原轨道运行，以下说法正确的是(　 　)

A．月球与地球之间的万有引力将变大 B．月球绕地球运动的向心加速度将变大 C．月球绕地球运动的周期将变小 D．月球绕地球运动的线速度将变大

19. 　处于基态的一群氢原子受某种单色光照射时，只发射波长为、、的三种单色光，且>>，则照射光的波长为：(　　 )

A. 　　　B. ++　 C.　　 D.

18.两种单色光a和b，a光照射某金属时有光电子逸出，b光照射该金属时没有光电子逸出，则(　 )

A．在真空中，a光的传播速度较大　　　　 B．在水中，b光的折射率较小

C．在真空中，b光光子的能量较大　　　　 D．在水中，a光的波长较小

16．一简谐横波在x轴上传播，波源振动周期T=0.1s，在某一时刻的波形如图所示，且此时a点向下运动。则(　 )

A．波速为10m/s，波沿x轴负向传播 B．波速为10m/s，波沿x轴正向传播

C．波速为20m/s，波沿x轴正向传播 D．波速为20m/s，波沿x轴负向传播 17．在研究光电效应的实验中，发现用一定频率的A单色光照射光电管时，电流表指针会发生偏转，而用另一频率的B单色光照射时不发生光电效应，由此可知(　 )

A．B光的频率大于A光的频率

B．A光的频率大于B光的频率

C．用A光照射光电管时流过电流表G的电流方向是a流向b

D．用A光照射光电管时流过电流表G的电流方向是b流向a

14．质量为2kg的物体在x-y平面上作曲线运动，在x方向的速度图像和y方向的位移图像如图所示，下列说法正确的是：(　 )

A．2s末质点速度大小为6m/s B．质点的初速度为5m/s C．质点所受的合外力为3N D．质点初速度的方向与合外力方向垂直 15. 如图所示，在光滑的水平面上，甲、乙两物体在力F1和F2的共同作用下运动。刚开始时F1小于F2，则下列说法中正确的是(　 )

A.如果保持F1不变，减小F2，甲、乙两物体的加速度一定减小

B.如果保持F1不变，减小F2，甲、乙两物体的加速度一定增大

C.如果保持F2不变，减小F1，甲、乙两物体的加速度一定减小

D.如果保持F2不变，减小F1，甲、乙两物体的加速度一定增大

13. 以下实验事实中能证明无色透明液体是纯净水的是 (　　 )

A．测得该液体pH=7　 　

B．电解该液体得到氢气和氧气，测其体积比为2 ：1

C．向其中投入金属钠，钠于液面上迅速游动，并发出丝丝声

D．在1．0l×l05Pa压强下测得沸点为373．15K

12. 下列反应的离子方程式正确的是(　　 )

A．氢氧化钡与硫酸镁溶液反应　 Ba2++SO42-====BaSO4↓　

B．碳酸氢钠溶液中加入过量石灰水：HCO3-+ OH-= CO32-+ H2O

C．用小苏打治疗胃酸过多: HCO3-+H+＝CO2↑+H2O 　

D．向苯酚钠溶液中通入少量二氧化碳：CO2 + H2O + 2C6H5O- → 2C6H5OH + CO32--
