21．(18分)I．(6分)做“验证力的平行四边形定则”的实验。

　 (1)在水平放置的木板上，固定一张白纸；

　 (2)将橡皮筋的一端固定在A点，另一端拴

上两根细绳，每根细绳又分别连着一个

量程为5N、最小刻度为0.1N的弹簧测

力计；

　 (3)沿着两个不同的方向拉弹簧测力计，当

结点拉到O点时，两根细绳接近垂直，

这时弹簧测力计的示数如图所示：

　 (4)由弹簧测力计读出此时两力F，和R的大小，描下D点，并在两线的下方描下B、C两点，用来画拉线方向；接着用其中一个弹簧测力计再进行后面的步骤，发现上述操作中有严重不妥当之处。该不妥当之处是：　　　　　　　　　　　　　　 ；

理由是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

　　　 Ⅱ．(6分)做“用单摆测定重力加速度”的实验，

　 (1)如果测定了40次全振动的时间如图中秒表所示，那么秒表读数是 　　　　　，单摆的摆动周期　　　　　　　 s。　

　 (2)以下几点建议中对提高测量结果精确度有利的

是　　　　　　

A．适当加长摆线

B．质量相同，体积不同的摆球，应选用体积

较大的

C．单摆偏离平衡位置的角度尽量大些

　　　　 D．测量摆球连续2次经过最高点的时间，用

此时间作为单摆振动的周期

　　 Ⅲ．(6分)为了描绘一个额定电流0.6A、功率约3.5w的小灯泡的伏安特性曲线，备有如下器材：

　 A．电流表(0-0.6A，内阻为0.2a)：

　 　　 B．电压表(0-3V，内阻为3kΩ)；

　 　　 C．电阻箱(0-9999.9Ω，最小调节量0.1Ω)：

　 　　 D．滑动变阻器R(0-10Ω)，额定电流为2A)：

　 　　 E．9V直流电源；

　 　　 F．开关、导线若干。

　 (1)在下面的方框中画出实验电路图

　 (2)通过操作描出该小灯泡的伏安特性曲线如图甲中的线。若把该小灯泡与一个电阻　　 R(其伏安特性曲线为图甲中的线)、一只电动势E=8V的电池组(内阻不计)。连接成如图乙所示的电路时，则小灯泡所消耗的电功率是　　　　　 。

20．如图所示，质量为的物体从斜面上的A处由静止滑下，停在水平面上的B点(斜面与水平面通过一小段与它们相切的圆弧连接)，量得A、B两点间的水平距离和B、C间距离均为，物体与斜面及水平面的动摩擦因数均为。如果用与轨道平行的力F把物体从C处拉回A处，则力F做的功至少为　　　　　　　　　　　　　　 (　　 )

　　　 A．　　　　　　　　 B．　　　　　　　 C．　　　　　　　 D．

第Ⅱ卷(本卷共1 l小题，共180分)

19．环型对撞机是研究高能粒子的重要装置。正、负离子经电压为的电场加速后，注入对撞机的高真空圆环状的空腔内，空腔内存在着与圆环平面垂直的匀强磁场，磁感应强度大小为，的离子在空腔内只受洛伦兹力作用做半径恒定的圆周运动，在碰撞区发生对撞。下面的说法正确的是(不考虑相对论效应)

　　　 A．加速电压一定是,离子的比荷

越大，则磁感应强度B应越大

　　　 B．磁感应强度B一定时，离子的比荷

越大，则加速电压应越小

　　　 C．磁感应强度B一定时，比荷相同的离子加速后，质量大的离子动能大

　　　 D．对于给定的离子，不管加速电压多大，离子在磁场中运动的周期都相同

18．空间有一匀强电场，一质量为m的带电微粒由静止释放后，其运动方向一竖直向下的方向间的夹角为60°，加速度大小等于重力加速度g，不计空气阻力。以下说法中正确的是　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．微粒所受电场力大小有可能等于1.5mg

　　　 B．运动过程中微粒的机械能增大

　　　 C．运动过程中微粒的机械能守恒

　　　 D．运动过程中微粒的电势能不变

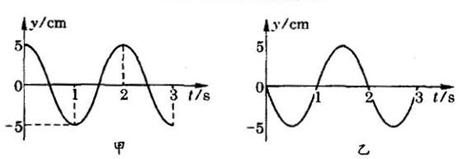

17．一列简谐横波沿轴正方向传播，在和处的两质点的振动曲线分别如图　 甲、乙所示。已知波长大于3m，则此列波的传播速度是　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．6m／s　　 　　　　 B．3m／s　　 　　　　　 C．2m／s 　　　　　　　 D．1.5m／

16．已知地球自转周期为，有一颗与同步卫星在同一轨道平面的低轨道卫星，自西向东绕地球运行，其运行半径为同步轨道半径的四分之一，该卫星至少相隔多长时间才在同一城市的正上方出现一次。　　　　　　　　　　 (　　 )

　 　　 A．　 　　　　　　　 B．　　 　　　　　　 C．　 　　　　　　　 D．

15．A、B两个物体朝同一方向做匀变速直线运动，=0时两者间的距离为，速度分别为、，如图甲所示，它们的图象如图乙所示，阴影部分面积为，到时刻A、B 还没相遇。由图可知　　　　　　　　　 (　　 )

　 　　 A．时刻A、B间的距离等于

　 　　 B．时刻A、B间的距离最小　　 　　　　　

　　　 C．时刻A、B间的距离等于

　 　　 D．时刻A、B间的距离等于

14．如图所示，一个小木块被压缩的轻弹簧卡在玩具小车的左、右两壁之间，当小车在水平面上向右做加速度逐渐增大的加速运动时，

不计一切摩擦，玩具小车左、右两壁受到

的压力F₁和F₂的变化情况为　 (　　 )

　　　 A．F_l增大，F₂不变　　　　　　　　　　　　　　　　

　　　 B．F₁不变，F₂减小

　　　 C．F₁增大，F₂减小　　　　　　　　　　　　　　　　

　　　 D．F₁增大，F₂增大

13．用铜片、银片设计成如图所示的原电池。以下有关该原电池的叙述正确的是　　 (　　 )

　　　 A．电子通过盐桥从乙池流向甲池

　 　　 B．铜导线替换盐桥，原电池仍继续工作

　 　　 C．开始时，银片上发生的反应是：Ag-e　　 Ag⁺

　 　　 D．将铜片浸入AgNO₃溶液中发生的化学反应与该原电池总反应相同

12．在一密闭容器中充人4 mol SO₂和一定量O₂，发生反应：

2SO₂(g)+O₂(g)　　　 2SO₃(g)△H=一196.6 kJ·mol^－1。

则下列说法正确的是　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．为提高反应速率和SO₂的转化率选择更高效的催化剂

　　　 B．增大压强有利于SO₂转化，平衡常数也会增大

　　　 C．当放出353.6 kJ热量时，SO₂的转化率接近90%

　　　 D．右图中纵坐标y为SO₃的含量
