2.位于河流谷地，工厂废气不易扩散

1.位于流经城区的河流上游，污染城市水源；

3.既没有经纬网也没有指向标根据“上北下南，左西右东确定方向

[例1]读下图中的经纬网，A在B的什么方位？

解析：先确定南北方位，由于纬度的分布规律是越往北走纬度越高，因此该区域为北半球，然后确定东西方位，确定东西方位时要注意两条经线之间的的经度差，在本题中由于两条经线之间的经度差为210⁰，因此A在B的东北方位。

[例2] 如图所示，圆心为极点，外围箭头表示地球自转的方向，判断A到B和C到D的方向的变化

解析：首先根据自转方向，确定极点是南极点还是北极点，在该题中由于地球自转的方向是顺时针，因此极点为南极点；其次确定南北方位的变化，根据离极点之间的距离的变化，在该题中，AB首先是离南极点越来越近，后越来越远，因此先向南，后向北。再次确定东西方位的变化，根据和地球自转的方向来确定，从A到B与地球自转的方向相反，因此A到B是向西运动，综合起来由A到B是先向西南，后向西北，同样的道理C到D也是先向西南后向西北。

　例3. 如果该市工业布局从环境保护和资源利用角度看都是合理的，那么该地常年主导风向应是　　 。

解析：解答本题时首先要明确要想减轻工业区对于城区的污染，工业区必须布局在城市居民区盛行风向的下风向，有些考生很容易从图中得出该地区的盛行风向为南风，这是错误的，因为忽略了图中的一个重要信息就是指向标，再把指向标移到该地区的实际风向上，得出该地区的盛行风向应该为东南风。

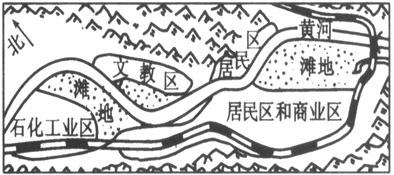

例4：读黄河沿岸某城市示意图，试从环境角度分析石化工业区 的区位是否合理，并说明理由。

解析：解答本题时首先要明确这样几个问题：石化工业对环境造成的污染；该城市的名称及其盛行风向；尤其要注意图像的左侧的指向标，图中的每个信息都是有用信息，如河谷地区位于两座山脉之间，导致工厂废气不易扩散；石化工业区在河流的上游，污染水源；还要善于挖掘隐含条件，在该题中通过图中信息可以判定该城市为兰州，兰州的盛行风向为西北风，在结合指向标可以看出石化工业区位于居民区的上风向，对于城市的污染非常严重。

答案：

2.根据指向标来确定方向，指向标的箭头指向北

1.根据经纬网来确定方向：经线指示南北方向，纬线指示东西方向

10.如图所示，U形管A、B内装有一部分水银，通过橡胶软管与玻璃管C相连，C管竖直插入水银槽中，若A、B、C三管内径相同，U形管两侧液面高度差为h，中间封有一段空气，则(　 )

A．C管内外水银面的高度差大于h

B．若将C管向下移动少许，则B管内水银面沿管壁上升

C．若再往B管注入一些水银，则A管水银面上升的高度大于C管水银面下降的高度

D．若环境温度升高，则A管水银面下降的高度等于C管水银面下降的高度

9. 用α粒子轰击铝核(2713Al)，产生磷核(3015P)和x粒子，磷核(3015P)具有放射性，它衰变后变成硅核(3014Si)和y粒子，则x粒子和y粒子分别是　　　 (　　 )

A．质子 1 1 H、电子 0-1 e　 　　　　B．质子 1 1 H、正电子 0 1 e 　

C．中子 1 0 n、电子 0-1 e 　　　　D．中子 1 0 n、正电子 0 1 e

8.如图所示，水下光源S向水面A点发射一束光线，折射光线分别为a、b两束。则　　 　　　　　　　　　　　(　　 )　　　　　　　　　　　　　　　

　　 A．在水中a光的速度比b光的小

　　 B．用同一双缝干涉实验装置分别用a，b光做实验，a光干涉

　　　 条纹间距小于b光干涉条纹间距

　　 C．若保持入射点A位置不变，将入射光线顺时针旋转，

　　　 从水面上方观察，a光先消失，

D．a，b两束光相比较，a光的波长较长

7. 可见光光子的能量在1.61eV~3.10eV范围内．若氢原子从高能级跃迁到低能级，根据氢原子能级图可判断　　　　　　 (　 )

A．从n = 4能级跃迁到n = 3能级时发出可见光

B．从n = 3能级跃迁到n = 2能级时发出可见光

C．从n = 2能级跃迁到n = 1能级时发出可见光

D．从n = 4能级跃迁到n = 1能级时发出可见光

6.处于n=3激发态的大量氢原子向基态跃迁时所放出光子中，只有一种光子不能使某金属A产生光电效应，则下列说法正确的是：　　　　

A.这种不能使金属A产生光电效应光子一定是从n=3激发态直接跃迁到基态时放出的；

B.这种不能使金属A产生光电效应光子一定是n=3激发态直接跃迁到n=2激发态时放出的；

C.若从n=4激发态跃迁到n=3激发态，所放出的光子一定不能使金属A产生光电效应；

D.若从n=4激发态跃迁到n=2激发态，所放出的光子一定不能使金属A产生光电效应。
