28．(6分)DIS实验是利用现代信息技术进行的实验。学生实验“用DIS研究机械能守恒定律”的装置如图(a)所示，某组同学在一次实验中，选择DIS以图像方式显示实验的结果，所显示的图像如图(b)所示。图像的横轴表示小球距D点的高度h，纵轴表示摆球的重力势能E_p、动能E_k或机械能E。试回答下列问题：

(1)图(b)的图像中，表示小球的重力势能E_p、动能E_k、机械能E随小球距D点的高度h变化关系的图线分别是__________________(按顺序填写相应图线所对应的文字)。

(2)图(a)所示的实验装置中，小球起到_______________的作用，传感器K的名称是_______________。

(3)根据图(b)所示的实验图像，可以得出的结论是____________________________。

27．(5分)如图所示，在竖直板上不同高度处各固定两个完全相同的圆弧轨道，轨道的末端水平，在它们相同位置上各安装一个电磁铁，两个电磁铁由同一个开关控制，通电后，两电磁铁分别吸住相同小铁球A、B，断开开关，两个小球同时开始运动。离开圆弧轨道后，A球做平抛运动，B球进入一个光滑的水平轨道，则：

(1)B球进入水平轨道后将做　　　　　　　　运动；改变A轨道距离B轨道的高度，多次重复上述实验过程，总能观察到A球正好砸在B球上，由此现象可以得出的结论是　　　　　　　　　　　　。

(2)若某次两个小球相碰的位置恰在水平轨道上的P点处，固定在竖直板上的方格纸的正方形小格每边长均为5cm，则可算出A铁球刚达P点的速度为　　　m/s。

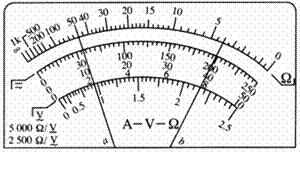

26．(4分)多用电表是实验室和生产实际中常用的仪器．使用多用电表进行了两次测量，指针所指的位置分别如图中a、b所示。若选择开关处在“×10Ω”的电阻档时指针位于a，则被测电阻的阻值是_________Ω；若选择开关处在“直流电压2.5V”档时指针位于b，则被测电压是_____________V。

25．如图所示，是一种家用电熨斗的电路原理图(额定电压为220V)，虚线框内为加热电路.R₀是定值电阻，R是可变电阻(调温开关)．该电熨斗温度最低时的耗电功率为121W，温度最高时的耗电功率为484W．则R₀的阻值为________Ω；假定电熨斗每秒钟散发的热量q跟电熨斗表面温度与环境温度的温差关系如右图所示，现在温度为20℃的房间使用该电熨斗来熨烫毛料西服，要求熨斗表面温度为220℃，且保持不变，问应将R的阻值调为________Ω。

24．如图所示，长为L=4m轻杆可绕其中点O自由转动，初始时质量M=4kg的小物体通过细绳挂在杆的右端，质量m=5kg的小物体通过细绳挂在杆的左端，为使轻杆水平静止，在距左端1m 的P处将其托住，则P点受到轻杆的压力大小为________N；若用水平拉力缓慢将M拉高y，则P处受到的压力________(填“变大”、“变小”或“不变”)。

23．两个完全相同的物块A、B，质量均为m=0.8 kg，在同一粗糙水平面上以相同的初速度从同一位置开始运动，图中的两条直线分别表示A物块受到水平拉力F作用和B物块不受拉力作用的v-t图象，则：物块A所受拉力F的大小为_____N；8s末两物块A、B之间的距离为_____m。

22．如图所示，O是一列横波的波源，从O点起振开

始计时，t＝0.4s时，波形如图示(即此刻仅在OA

之间有波形)．则波的传播速度为_______m/s；从

图示时刻起再经过_______ s点Q第二次出现波峰。

21．右图为一逻辑电路图及其真值表，该逻辑电路为______

门电路，其真值表中X处的逻辑值为______。

20．如图所示，斜劈静止在水平地面上，有一物体沿斜劈表面向下运动，重力做的功与克服力F做的功相等。则下列判断中正确的是(　　 )

A．物体可能加速下滑

B．物体可能受三个力作用，且合力为零

C．斜劈受到地面的摩擦力方向一定水平向左

D．撤去F后斜劈可能不受地面的摩擦力

第 Ⅱ 卷(共94分)

19．如图电路中，电源电动势、内电阻、R₁、R₂为定值。闭合S后，将R的滑健向右移动，电压表的示数变化量的绝对值为⊿U，电阻R₂的电压变化量的绝对值为⊿U’，电源电流变化量的绝对值为⊿I，下列说法正确的是：( 　 )

A．通过R₁的电流增大，增大量等于⊿U/R₁

B．通过R₂的电流增大，增大量⊿I小于⊿U/R₂

C．⊿U’与⊿I的比值保持不变

D．⊿U与⊿I的比值保持不变
