22．(16分)

如图所示，半径R = 0.1m的竖直半圆形光滑轨道bc与水平面ab相切。质量m = 0.1㎏的小滑块B放在半圆形轨道末端的b点，另一质量也为m = 0.1kg的小滑块A，以v₀ = 2m/s的水平初速度向B滑行，滑过s = 1m的距离，与B相碰，碰撞时间极短，碰后A、B粘在一起运动。已知木块A与水平面之间的动摩擦因数μ = 0.2。取重力加速度g = 10m/s²。A、B均可视为质点。求

(1)A与B碰撞前瞬间的速度大小v_A；

(2)碰后瞬间，A、B共同的速度大小v；

(3)在半圆形轨道的最高点c，轨道对A、B的作用力N的大小。

21．(18分)　　

(1)用如图1所示的实验装置研究电磁感应现象。当有电流从电流表的正极流入时，指针向右偏转。下列说法哪些是正确的(　　 　)

A．当把磁铁N极向下插入线圈时，电流表指针向左偏转

B．保持磁铁在线圈中静止，电流表指针不发生偏转

C．磁铁插入线圈后，将磁铁和线圈一起以同一

速度向上运动，电流表指针向左偏转

D．当把磁铁N极从线圈中拔出时，电流表指针向右偏转

(2)某同学用图所示电路，测绘标有“3.8 V，0.3 A”的小灯泡的灯丝电阻R随电压U变化的图象。 ①除了导线和开关外，有以下一些器材可供选择： 电流表：A₁(量程100 mA，内阻约2Ω )； 　　　　 A₂(量程0.6 A，内阻约0.3Ω)； 电压表：V₁(量程5 V，内阻约5kΩ)； 　　　　 V₂(量程15 V，内阻约15kΩ )；

滑动变阻器：R₁(阻值范围0-10Ω)；

R₂(阻值范围0-2kΩ)；

电源：E₁(电动势为1.5 V，内阻为0.2Ω )； 　　 　E₂(电动势为4 V，内阻约为0.04Ω)。 　为了调节方便，测量准确，实验中应选用电流表_______，电压表________，滑动变阻器_______，电源_______。(填器材的符号)

②根据实验数据，计算并描绘出R-U的图象如图3所示。由图象可知，此灯泡在不不作时，灯丝电阻为________Ω；当所加电压为3.00 V时，灯丝电阻为_______Ω，灯泡实际消耗的电功率为___________W。

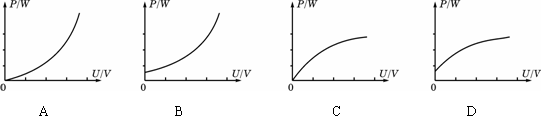

③根据R-U图象，可确定小灯泡耗电功率P与外加电压U的关系。符合该关系的示意图是下列图中的__________。

20．水平面上有质量相等的a、b两个物体，水平推力F₁、 F₂分别作用在a、b上。一段时间后撤去推力，物体继续运动一段距离后停下。两物体的v - t图线如图所示，图中AB∥CD。则整个过程中　　　　　　　　　　　　　　　　　　　　　　　　　　

A．F₁的冲量等于F₂的冲量

B．F₁的冲量大于F₂的冲量

C．摩擦力对a物体的冲量等于摩擦力对b物体的冲量

D．合外力对a物体的冲量等于合外力对b物体的冲量

第Ⅱ卷(非选择题　 共180分)

本卷共11小题，共180分。

19．一闭合线圈放在匀强磁场里，若通过线圈平面的磁感强度随时间的变化如图示，则线圈的感应电动势的图象为(线圈面积不变)

18．一列向右传播的简谐横波在某一时刻的波形如图所示，该时刻，两个质量相同的质点P、Q到平衡位置的距离相等．关于P、Q两个质点，以下说法正确的是

A．P较Q先回到平衡位置

B．再经周期，两个质点到平衡位置的距离相等

C．两个质点在任意时刻的动量相同

D．两个质点在任意时刻的加速度相同

17．如图中的虚线为某电场的等势面，今有两个带电粒子(重力不计)，以相同的速率，沿不同的方向，从A 点飞入电场后，沿不同的径迹1 和2 运动，由轨迹可以断定：

A．两粒子带电多少一定相同；

B．两粒子的电性一定不同； C．粒子1 的动能和粒子2 的电势能都是先减少后增大；

D．经过B 、C 两点，两粒子的速率可能不等．

16．图中B为理想变压器，接在原线圈上的交变电压有效值保持不变。灯泡L₁和L₂完全相同(阻值恒定不变)，R是一个定值电阻，电压表、表流表都为理想电表。开始时开关S是闭合的。当S断开后，下列说法正确的是　　 　

A．电压表的示数变大　　　　　　　　　 B．电流表A₁的示数变大

C．电流表A₂的示数变大　　　　　　 D．灯泡L₁的亮度变亮

15．有三颗质量相同的人造地球卫星1、2、3，1是放置在赤道附近还未发射的卫星，2是靠近地球表面做圆周运动的卫星，3是在高空的一颗地球同步卫星。比较1、2、3三颗人造卫星的运动周期T、线速度v、角速度ω 和向心力F，下列判断正确的是　 　

　 　A．T₁ < T₂ < T₃ B．ω₁= ω₃ < ω₂ C．v₁ = v₃ < v₂ D．F₁ > F₂ > F₃　　

14．如图所示，两根间距为d的平行光滑金属导轨间接有电源E，导轨平面与水平面间的夹角θ = 30°。金属杆ab垂直导轨放置，导轨与金属杆接触良好。整个装置处于磁感应强度为B的匀强磁场中。当磁场方向垂直导轨平面向上时，金属杆ab刚好处于静止状态。若将磁场方向改为竖直向上后，要使金属杆仍保持静止状态，可以采取的措施是

A．减小磁感应强度B　　　 B．调节滑动变阻器使电流减小　

C．减小导轨平面倾角夹角θ　　　　　　　 D．将电源正负极对调使电流方向改变　

13．下图是用同一曝光时间拍摄自行车运动的一组照片。通过照片，我们可以判断自行车运动最快的是下列图中的
