9．如图所示，倾角为30°的斜面体固定在水平地面上，一根不可伸长的轻绳两端分别系着小球A和物块B，跨过固定于斜面体顶端的滑轮O(可视为质点)．A的质量为m，B的质量为4m．开始时，用手托住A，使OA段绳恰处于水平伸直状态(绳中无拉力)，OB绳平行于斜面， 此时B静止不动．将A由静止释放，在其下摆过程中B始终保持静止．则在绳子到达竖直位置之前，下列说法正确的是(　　　 )

A．物块B受到的摩擦力一直沿着斜面向上

B．物块B受到的摩擦力先减小后增大

C．绳子的张力一直增大

D．地面对斜面体的摩擦力方向一直水平向右

8．在如图甲所示的电路中，电源电动势为3.0V，内阻不计，L₁、L₂、L₃为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图所示．则当开关闭合后(　　　　 )

A．L₁电流为L₂电流的1.25倍　　　　　

B．L₁的电阻为7.5Ω

C．L₁消耗的电功率为0.75W

D．L₂消耗的电功率为0.375W

7．绕有线圈的铁芯直立在水平桌面上，铁芯上套着一个铝环，线圈与电源、电键相连，如图所示．线圈上端与电源正极相连，闭合电键的瞬间，铝环向上跳起．若保持电键闭合，则(　　　 )

A．铝环不断升高　

B．铝环停留在某一高度

C．铝环跳起到某一高度后将回落

D．如果电源的正、负极对调，观察到的现象不变

6．如图所示，图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b所示，以下关于这两个正弦交流电的说法正确的是(　　　 )

A．在图中t=0时刻穿过线圈的磁通量均为零

B．线圈先后两次转速之比为3:2

C．交流电a的有效值为V

D．交流电b的最大值为5V

5．如图所示，一根长为L的轻杆OA，O端用铰链固定，另一端固定着一个小球A，轻杆靠在一个质量为M、高为h的物块上．若物块与地面摩擦不计，则当物块以速度v向右运动至杆与水平方向夹角为θ时，小球A的线速度大小为(　　　 )

A．　　 B．　 C．　 D．

4．如图所示电路中，电源的内阻为r．在滑动变阻器的滑片P向上端a滑动过程中，两电表的示数变化情况为(　　　 )

A．电压表示数减小，电流表示数增大　 B．电压表示数增大，电流表示数减少

C．两电表示数都增大　　　　　　　　 D．两电表示数都减小

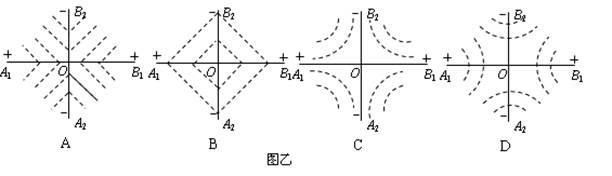

3．研究表明，无限大的均匀带电平面在周围空间会形成与平面垂直的匀强电场．现有两块无限大的均匀绝缘带电平面，一块带正电，一块带负电，把它们正交放置如图甲所示，单位面积所带电荷量的数值相等．图甲中直线A₁B₁和A₂B₂分别为带正电的平面和带负电的平面与纸面正交的交线，O为两交线的交点．则图乙中能正确反映等势面分布情况的是(　　　 )

2．如图所示，电量为Q₁、Q₂的两个正点电荷分别置于A点和B点，两点相距L．在以L为直径的光滑绝缘的半圆环上，穿有负点电荷q(不计重力)且在P点平衡，PA与AB夹角为α，则应为(　　 )

A．　　 B．　 C．　　 D．

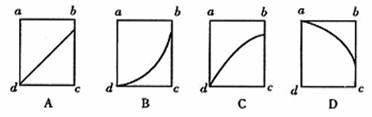

1．如图所示，光滑水平桌面上，一小球以速度v向右匀速运动，当它经过靠近桌边的竖直木板的ad边正前方时，木板开始作自由落体运动．若木板开始运动时，cd边与桌面相齐，则小球在木板上的正投影轨迹是(　　　 )

10．在真空中有水平放置的两个平行、正对金属平板，板长为l，两板间距离为d，在两极板间加一交变电压u=U_msinωt。现有质量为m，电荷量为e的电子以速度v( v接近光速的1/20)从两极板左端中点沿水平方向连续不断地射入两平行板之间。若电子经过两极板间的时间相比交变电流的周期可忽略不计，不考虑电子间的相互作用和相对论效应，则(　　　 )

A．当U_m＜时，所有电子都能从极板的右端射出

B．当U_m＞时，将没有电子能从极板的右端射出

C．当时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：2

D．当时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：
