19．如图所示，倾斜放置的金属导轨上端接有定值电阻R，其余电阻忽略不计。质量为m的金属棒AB由静止开始释放，在其下滑较短的一段时间内，下列说法中正确的是

　　　 A．安培力一定做负功

　　　 B．安培力的瞬时功率等于电阻R的瞬时电功率

　　　 C．金属棒AB下滑的加速度逐渐变大

　　　 D．金属棒AB刚下滑的一段时间内动能逐渐变大

　 答案：ABD

18．如右图，虚线上方空间有垂直线框平面的匀强磁场，直角扇形导线框绕垂直于线框平面的轴O以角速度匀速转动。设线框中感应电流方向以逆时针为正方向，那么在下图中能正确描述线框从图示位置开始转动一周的过程中，线框内感应电流随时间变化情况的是

　 答案：A

17．如图所示的U-I图象中，I是电源的路端电压随电流变化的图象，Ⅱ是某电阻两端的电压随电流变化的图象，当该电源向该电阻供电时，电阻上消耗的功率和电源的效率分别为

　　　 A．4 W和33.3%　　　　 B．2 W和67%

　　　 C．2 W和33.3%　　　　 D．4 W和67%

　 答案：D

16．如图所示电路中，当滑动变阻器的触头向上滑动时，则

　　　 A．电源的功率变小

　　　 B．电容器贮存的电量变小

　　　 C．电源内部消耗的功率变小

　　　 D．电阻R₁消耗的电功率变小

　 答案：B

15．图示为一理想变压器的电路图，图中S为单刀双掷开关，P为滑动变阻器R的滑动头，U₁为加在原线圈两端的交变电压，I₁为原线圈的电流，则下列说法中正确的是

　　　 A．若保持U₁及P的位置不变，S由a合到b时，I₁将增大

　　　 B．若保持U₁及P的位置不变，S由b合到a时，R消耗的功率将增大

　　　 C．若保持U₁不变，S接在a处，使P向上滑时，I₁将增大

　　　 D．若保持P的位置不变，S接在a处，使U₁增大时，I₁将增大

　 答案：D

14．如图所示电路，G是电流表，R₁、R₂是两个可变电阻，调节可变电阻R₁、R₂，可以改变电流表G的示数。当MN间的电压为6V时，电流表的指针刚好偏转到最大刻度。将MN间的电压改为5V时，若要使电流表G的指针仍偏转到最大刻度，下列方法中一定可行的是

　　　 A．保持R₁不变，增大R₂

　　　 B．增大R₁，减小R₂

　　　 C．减小R₁，增大R₂

　　　 D．保持R₂不变，减小R₁

　 答案：B

13．有一列沿水平绳传播的简谐横波，频率为10 Hz，介质质点沿竖直方向振动。当绳上的质点P到达其平衡位置且向下运动时，在其右方相距0.6 m处的质点Q刚好到达最高点。由此可知波速和传播方向可能是

　　　 A．8 m/s，向右传播　　　　　　　　　　　　 B．8 m/s，向左传播

　　　 C．24 m/s，向右传播　　　　　　　　　　　 D．24 m/s，向左传播

　 答案：BC

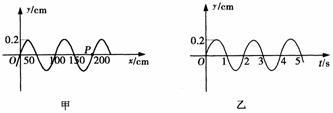

12．如下图甲所示为一列简谐横波在t = 20 s时的波形图，图乙是这列波中P点的振动图象，那么该列波的传播速度和传播方向是

　　　 A．v = 25 cm/s，向右传播　　　　　　　　 B．v = 50 cm/s，向左传播

　　　 C．v = 25 cm/s，向右传播　　　　　　　　 D．v = 50 cm/s，向右传播

　 答案：B

11．如图所示，质量为M的无下底的木箱顶部用一轻弹簧悬挂质量均为m(M≥m)的D、B两物体，箱子放在水平地面上，平衡后剪断D、B间的连线，此后D将做简谐运动。当D运动到最高点时，木箱对地面的压力为

　　　 A．Mg　　　　　　　　 B．(M – m) g

　　　 C．(M + m) g 　　　 D．(M + 2m) g

　 答案：A

10．一水平弹簧振子在平衡位置O点附近做简谐运动，它离开O点经过0.4 s后第一次到达M点，再经过0.2 s第二次到达M点，从弹簧振子离开O点开始计时，则

　　　 A．振子第三次到达M点还要经过的时间可能是1.8 s

　　　 B．t₁ = 0.5 s时刻和t₂ = 1.5 s时刻弹簧长度可能相同

　　　 C．t₁ =s时刻和t₂ =s时刻振子加速度大小一定相等

　　　 D．t₁ =s时刻和t₂ =s时刻振子的动量一定相同

　 答案：AC
