11．如图甲，面积为S的线圈匝数为n，总电阻为R,

　　 处在B-t变化规律如图乙所示的磁场中，线圈平

　　 面与磁场方向垂直．在0-的时间内通过线圈导

　　 线某一横截面的电量是　

　 　　 A．SnB₂/R　　 　　 　　　　　　　 B．SB₂／R

　 　　 C．Sn(B₂- B₁)／R　 　　　　　　 D．S(B₂-B₁)／R

10．500千伏超高压输电是我国目前正在实施的一项重大工程，我省超高压输电工程正在紧

张建设之中．若输送功率为3200万千瓦，原来采用200千伏输电，由于输电线有电阻

而损失的电功率为P, 则采用500千伏超高压输电后在输电线上损失的电功率为(设输

电线的电阻未变)

A．0．4P　　 　　　　　　 B．　 0．16P　　 　　　　 C．　 2．5P　　 　　　　　 D．　 6．25P

9．下列四个图中，因光的折射而引起的现象有

A．甲图中美丽的桂林山水在水中形成倒影

B．乙图中在海面上看到的海市蜃楼现象

C．丙图中夏天雷雨过后，天空中出现的美丽彩虹

D．丁图中运动员姚明训练时水中的身体看起来比实际的要高大

8．某LC振荡回路，电感为L，电容为 C，产生的电磁波的波长为．要产生波长为2

　 的电磁波，下列方法可行的是

　 　　 A．将L和C同时变为原来的2倍

　 　　 B．将L变为原来的2倍

　 　　 C．将L和C同时变为原来的一半

　 　　 D．将C变为原来的一半

7．如图所示，、是两个电流表，AB和CD两支路直流电阻相同，R是滑动变阻器，

L是带铁芯的线圈，下列结论正确的有

A．刚闭合S时(电流稳定前)，A示数小于示数

B．闭合S后(电流稳定后)，A示数等于示数

C．断开S的瞬间，A示数不变，示数为零

D．断开S的瞬间，通过R的电流方向与断开S前方向相反

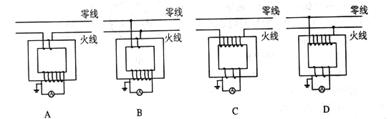

6．在变电站里，经常要用交流电表去监测电网上的强电流，而直接测量强电流会带来危险，

为此需要把强电流转变成弱电流后再测量，这种测量电流时所用的器材叫电流互感器．如

下图所示的四个图中，能正确反应其工作原理的是

5．有一理想变压器，原副线圈匝数比为10：1，在原线圈上输入电压为u=220sin(314t)

伏，如图，副线圈上的负载电阻为10，则有

A．输入电压的有效值为220 V

B．输出电压的有效值为22V

C．该交流电的频率为314Hz

D．该变压器的输入功率为48．4W

4．匀强磁场内有一闭合矩形线圈，其平面与磁感线平行，如图，

下列的运动能使线圈产生感应电流的是

A．线圈绕ab边转动

B．线圈绕ad边转动

C．线圈在其所在平面内向上平动

D．线圈绕过a点的垂直于线圈平面的一条线为轴转动

3．如图所示虚线下方有水平向里的匀强磁场，磁感应强度为B．有一用均匀导线绕制的正

方形线圈，匝数为n，边长为a，其下边距磁场上边界高度为h，自由下

落时恰好可以匀速进入磁场．若绕制线圈的导线不变，保持磁感应强度

也不变，下列情况仍能使线圈匀速进入磁场的是

A．将线圈匝数n加倍

B．将线圈边长a加倍

C．将线圈匝数n和边长a均加倍

D．将线圈匝数n、边长a、释放高度h均加倍

2．有位同学对指南针的指向作以下假设，其中正确的结论是

A．在地球的北半球，指南针的N极指向南方；在地球的南半球，指南针的N极指向

　　 北方

B．在地球的北半球，指南针的N极指向北方；在地球的南半球，指南针的N极指向

　　 南方

C．无论是在南半球还是在北半球，指南针的N极均指向北方

D．无论是在南半球还是在北半球，指南针的N极均指向南方
