8．用两种不同的金属丝组成一个回路，接触点1插在热水中，接触2点插在冷水中，如图所示，电流计指针会发生偏转，这就是温差发电现象。关于这一现象，正确说法是

A．这一实验过程不违反热力学第二定律；

B．在实验过程中，热水一定降温、冷水一定升温；

C．在实验过程中，热水内能全部转化成电能，电能则部分转化成冷水的内能。

D．在实验过程中，热水的内能只有部分转化成电能，电能则全部转化成冷水的内能。

7.如图所示，一根竖直的弹簧支持着一倒立气缸的活塞，使气缸悬空而静止。设活塞与缸壁间无摩擦，可以在缸内自由移动，缸壁导热性良好使缸内气体的温度保持与外界大气温度相同，则下列结论中正确的是 　

A.若外界大气压增大，则弹簧将压缩一些

B.若外界大气压增大，则气缸的上底面距地面的高度将增大

C.若气温升高，则活塞距地面的高度将减小　

D.若气温升高，则气缸的上底面距地面的高度将增大

6.在使两个分子间的距离由很远(r＞10^-9m)变到很难再靠近的过程中，关于分子间作用力的大小和分子势能的变化，正确说法是

A. 分子间作用力先减小后增大；分子势能不断增大

B. 分子间作用力先增大后减小；分子势能不断减小

C．分子间作用力先增大后减小再增大；分子势能先减小后增大

D. 分子间作用力先减小后增大再减小；分子势能先增大后减小

5、一定质量的理想气体,如果保持温度不变而吸收了热量,那么气体的

A　 体积一定增大,内能一定改变

B 　体积一定减小,内能一定保持不变

C　 压强一定增大,内能一定改变

D　 压强一定减小,内能一定不变

4．如图所示为电冰箱的工作原理，压缩机工作时，强迫

制冷剂在冰箱内外管道中不断循环，那么，下列说法中

正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A.　　　 在冰箱外的管道中，制冷剂迅速膨胀并放出热量

B.　　　 在冰箱内的管道中，制冷剂迅速膨胀并吸收热量

C.　　　 在冰箱外的管道中，制冷剂被剧烈压缩并放出热量

D.　　 在冰箱内的管道中，制冷剂被剧烈压缩并吸收热量

3、一定量的理想气体可经过不同的过程从状态(p₁、V₁、T₁)变化到状态(p₂、V₂、T_2­)，已知T₂＞T₁，则在这些过程中　 　　　　　　　　　　　　　　　　　　 　　　

A.　　　　　 气体一定都从外界吸收热量

B.　　　　　 气体和外界交换的热量是相等的

C.　　　　　 外界对气体所做的功都是相等的

D.　　　　 气体内能的变化量都是相等的

2.只要知道下列哪一组物理量，就可以估算出气体中分子间的平均距离

A.阿伏加德罗常数、该气体的摩尔质量和密度

B.阿伏加德罗常数、该气体的摩尔质量和质量

C.阿伏加德罗常数、该气体的质量和体积

D.该气体的密度、体积和摩尔质量

1、如图所示，封在空气的圆柱形气缸挂在测力计上，测力计的示数为F，已知气缸的质量为M，横截面积为S，活塞的质量为m，大气压为p₀，缸壁与活塞间的摩擦不计，则缸内气体的压强为　　　　　　　　　　　　　　　　

A.　　 B.　　　　 C.　　　　　 D.

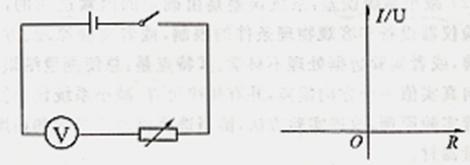

20．利用如图所示的电路可测出电压表的内阻，电源的内阻可以忽略。 R为电阻箱。当R取不同阻值时，电压表应有示数。若电阻箱阻值为R₁时，电压表示数为　 U₁；电阻箱阻值为R₂时,电压表示数为U₂，则：(1)计算电压表内电阻的表达式。

(2)若多次改变电阻箱阻值，在右图作出图线，请说明如何得出电压表内阻值？

(1)　　　 由闭合电路欧姆定律，当电阻箱阻值分别为R₁、R₂时，电压表对应的示数为U₁和U₂，可得：E＝U₁+U₁R₁/R_v ，E＝U₂+U₂R₂/R_v　　　

(2)　　　 由上两式，计算电压表内阻得表达式为:R_v＝(R₂U₂－R₁U₁)/(U₁－U₂)

(2)由E＝U+UR/R_v,可以得到：　　　　

　 因此在1/U－R坐标系中，当R取不同阻值时，总有不同的1/U与之对应。并且这是一条过(0，1/E)的倾斜直线，如图所示 (当R→0　 时，1/U＝1/E)。

　 当1/U＝0时，由前式可得：

　 R_V＝－R 因此，将图中直

线延长，延长线与横轴交点的绝对值等于此电压表的内阻。

19．(l)R₁ 　(2)如右图　　 (3)1.48　 0.8
