26．人类已进入信息时代，很多信息給我们的生活和学习带来了便利。小名在商店看到这样的宣传广告：“××牌电热水壶高效、节能、省时，烧开一壶水仅需3分钟……。”小明心想：难道这是真的吗？他仔细看了电水壶的铭牌(如图19所示)，带着疑问，他又请教了物理老师，老师提示说：“每千克水温度升高1℃需吸收4.2×10³J的热量。”请你与小明一起通过估算分析这则广告是否可信？写出必要的计算过程。

25．根据图18所示电路中所给的条件，至少求出五个相应的物理量。

图18

24.如图17所示为某校科技活动小组制作的恒温箱的电路示意图，电热丝是恒温箱的加热元件。图中的水银温度计为导电温度计，上面的金属丝A的高度可以调整，下面的金属丝B与温度计中的水银接触，该温度计的水银液泡被放置到恒温箱内，请根据此电路图说明恒温工作的原理。

23.如图14所示是“测定小灯泡的电功率”实验的电路图，图15是即将连接完成的实验电路，其中电源为三节新的干电池，灯泡的额定电压为3.8V，灯丝的电阻约为10Ω，滑动变阻器标有“10Ω　 1A”字样。

(1)对照电路图，用笔画线代替导线，将图15中为完成部分连接好。

(2)　　　 当闭合电路的开关时，若出现以下不正常现象(见表)

请你从下列选项中选择可能的原因填入上表中(只要填选项代号)

A．电路中a、b间断路；B.电路中a、b间短路　 C.滑动变阻器连入电路中的电阻太小。

(3)为了测出小灯泡的额定功率，应调节滑动变阻器，使电压表示数为　　　　 V，若此时电流表示数如图16所示，则通过灯泡的电流为

　　　　 A，该灯泡的额定功率是　　　 W。

21．电是我们使用最为广泛的能源之一，但如果使用不当，电也是相当危险的，所以我们在用电时应遵守安全用电的原则，例如有金属外壳的用电器，外壳一定要接地。下面请你列举两个实际生活中应该安全用电的例子。

　 22.有额定电压及外形相同的甲、乙两盏小灯泡，在不计温度对电阻影响的条件下，某同学得到灯泡的电流随电压变化关系图像，如图13所示。

(1)　　　 请你比较两灯电阻大小，并说明判断方法。

(2)通过分析你还能获取哪些信息？

信息一：　　　　　　　　　　

信息二：　　　　　　　　　　

20.如图12所示电源电压不变，当开关S₂闭合，S₁断开时，

电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S₁和S₂时，电流表示数为0.5A，则下列说法中正确的是(　　 )

A.电压表示数仍为9V　　　 B．R₁的阻值为18Ω

C．R₂的阻值为45Ω　　　 　D.R₂消耗的功率为6.75W

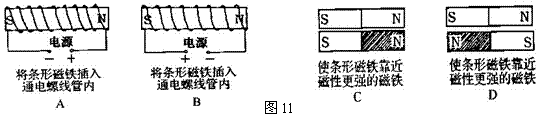

19.小伟同学做实验时，发现条形磁铁的磁性太弱了，他想使磁铁的磁性增强，下列措施可

行的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

18.下列说法不符合安全用电的是　　　　　　　　　　　　　　　　 (　　 )

　 A．更换和检修用电设备时，应先切断电源

　 B．电灯开关可以连接在火线上，也可以连接在零线上

　 C．家用电器的金属外壳要接地

　 D．螺丝口灯头的螺旋套要跟零线连接

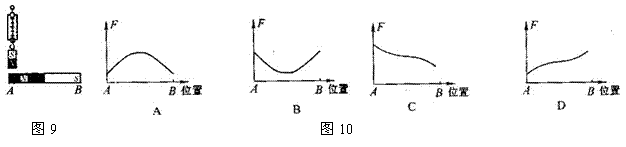

16．如图9所示，当弹簧测力计吊着一磁体，沿水平方向从水平放置的条形磁铁的A端一到B

端的过程中，能表示弹簧测力计示数与水平位置关系的是图10中的　　　　　　　 (　　 )

泡的亮度，调节可变电阻时改变了(设灯丝电阻不随温度变化)　　　　　　　　 (　　 )

　 A．电源电压　　 B.灯泡两端的电压　　 C.灯丝电阻　　　 D.灯泡的额定功率

15．如图8所示，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向上移动时，下列判断正确的是　　 　　　　　　　　　　　(　　 )

A．　 三只电表的示数都变大　　　　　

B.三只电表的示数都减小

B．　 电表A₁的示数变小，电表V、A₂的示数都不变

C．　 电表A₁、A₂的示数都变小，电表V的示数不变
