10、(10分)如图所示为某同学实验得到的小灯泡灯丝电阻的U-I关系曲线图。

(1)在上框中画出实验电路图(根据该电路图可得到U-I关系的完整曲线)，可用的器材有：电压传感器、电流传感器、滑线变阻器(变化范围0-50Ω)、电动势为6V的电源(不计内阻)、小灯泡、电键、导线若干。

(2)如果将该小灯泡分别接入甲、乙两个不同电路，如图所示，其中甲电路的电源为一节干电池，乙电路的电源为三节干电池，每节干电池的电动势为1.5 V，内电阻为1.5 Ω，定值电阻R＝18 Ω，则接入_____(选填“甲”或“乙”)电路时，小灯泡较亮些。

(3)在电路乙中，小灯泡消耗的电功率为____________W。

(4)若将电路乙中的电阻R替换为另一个完全相同的小灯泡，其他条件不变，则此时电源内部的发热功率为____________W。

9、(8分)某探究学习小组的同学欲以下图装置中的滑块为对象验证“动能定理”，他们在实验室组装了一套如图所示的装置，另外他们还找到了打点计时器所用的学生电源、导线、复写纸、纸带、小木块、细沙、天平。当滑块连接上纸带，用细线通过滑轮挂上空的小沙桶时，释放小桶，滑块处于静止状态。若你是小组中的一位成员，要完成该项实验，则：

(1)你认为还需要的实验器材有　　　　　　　　　　 。

(2)实验时为了保证滑块受到的合力与沙和沙桶的总重力大小基本相等，沙和沙桶的总质量应满足的实验条件是　　　　　　　　　　　　　　　　　　　　　　　　　 ，实验时首先要做的步骤是　　　　　　　　　　　　　　　　　　　　　　 。

(3)在(2)的基础上，某同学用天平称量滑块的质量M．往沙桶中装入适量的细沙，用天平称出此时沙和沙桶的总质量m．让沙桶带动滑块加速运动，用打点计时器记录其运动情况，在打点计时器打出的纸带上取两点，测出这两点的间距L和这两点的速度大小v₁与v₂(v₁< v₂)。则对滑块，本实验最终要验证的数学表达式为　　　　　　　　　　　　　 (用题中的字母表示)。

(4)如果实验时所用滑块质量为M，沙及沙桶总质量为m，让沙桶带动滑块在水平气垫导轨上加速运动，用打点计时器记录其运动情况，在打点计时器打出的纸带上取两点，测出这两点的间距L和这两点的速度大小v₁与v₂(v₁< v₂)。要探究滑块与沙及沙桶组成的系统机械能是否守恒，则最终需验证的数学表达式为　　　　　　　　　　　　　 (用题中的字母表示)。

8、在如图所示电路中，闭合电键 S，当滑动变阻器的滑动触头 P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用 I、U₁、U₂ 和 U₃ 表示，电表示数变化量的大小分别用 ΔI、ΔU₁、ΔU₂ 和 ΔU₃ 表示，下列答案正确的是：

A、U₁/I 不变，ΔU₁/ΔI 不变．

B、U₂/I 变大，ΔU₂/ΔI 变大．

C、U₂/I 变大，ΔU₂/ΔI 不变．

D、U₃/I 变大，ΔU₃/ΔI 不变．

　　　　　　　 　第　 II　 卷 (非选择题共72分)

7、．某同学在实验室里熟悉各种仪器的使用，他将一条形磁铁放在转盘上，如图甲所示，磁铁可随转盘转动，另将一磁感强度传感器固定在转盘旁边，当转盘(及磁铁)转动时，引起磁感强度测量值周期性地变化，该变化与转盘转动的周期一致．经过操作，该同学在计算机上得到了如图乙所示的图像：　　　　　　　　　　　　　　　　　　

　A．在图象记录的这段时间内，圆盘转动的快慢情况是不变

B．在图象记录的这段时间内，圆盘转动的快慢情况是先快慢不变，后越来越慢

C．若该磁场穿过一个线圈则在t=0.15s时刻，线圈内产生的感应电流的方向发生了变化

D．若该磁场穿过一个线圈则在t=0.15s时刻，线圈内产生的感应电流的大小达到了最大值。

6、如图所示，一电场的电场线分布关于y轴(沿竖直方向)对称，O、M、N是y轴上的三个点，且OM=MN，P点在y轴的右侧，MP⊥ON，则：

A.M点的电势比P点的电势高

B.将负电荷由O点移动到P点，电场力做正功

C. M、N 两点间的电势差大于O、M两点间的电势差

D.在O点静止释放一带正电粒子，该粒子将沿y轴做直线运动

5、如图所示小球沿水平面通过O点进入半径为R的半圆弧轨道后恰能通过最高点P，然后落回水平面．不计一切阻力．下列说法正确的是：　　　　　　　　　　　　　　　　　

A．小球落地点离O点的水平距离为2R

B．小球落地点时的动能为5mgR/2　

C．若将半圆弧轨道上部的1/4圆弧截去，其他条件不变，则小球能

达到的最大高度比P点高0.5R

D．小球运动到半圆弧最高点P时向心力恰好为零

4、我国发射神舟号飞船时，先将飞船发送到一个椭圆轨道上，其近

地点M距地面200km，远地点N距地面340km。进入该轨道正

常运行时，其周期为T₁,通过M、N点时的速率分别是V₁,V₂。

当某次飞船通过N点时，地面指挥部发出指令，点燃飞船上的

发动机，使飞船在短时间内加速后进入离地面340km的圆形轨

道，开始绕地球做匀速圆周运动,周期为T₂,这时飞船的速率为V₃。

比较飞船在M、N、P三点正常运行时(不包括点火加速阶段)

的速率大小和加速度大小，及在两个轨道上运行的周期,下列结

论正确的是：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

A．v₁>v₃ 　　　　 B．v₁>v₂ 　　 C． a₂=a₃ D．T₁> T₂

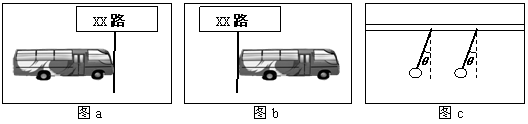

3、如图a、b所示，是一辆质量为6×10³kg的公共汽车在t=0和t=3s末两个时刻的两张照片。当t=0时，汽车刚启动，在这段时间内汽车的运动可看成匀加速直线运动。图c是车内横杆上悬挂的拉手环经放大后的图像，θ=37⁰，根据题中提供的信息，可以估算出的物理量有：

A．汽车的长度　　　　　　 　　　　　　　　　　　 B．3s内汽车受到的阻力

C．3s内合外力对汽车所做的功 　 　　　　　　D．3s末汽车牵引力的功率

2、在物理学发展的过程中，许多物理学家的科学研究推动了人类文明的进程．在对以下几位物理学家所作科学贡献的叙述中，正确的说法是：

A．英国物理学家牛顿用实验的方法测出万有引力常量G

B．牛顿应用“理想斜面实验”推翻了亚里士多德的“力是维持物体运动的原因”观点

C．胡克认为只有在一定的条件下，弹簧的弹力才与弹簧的形变量成正比

D．亚里士多德认为两个从同一高度自由落下的物体，重物体与轻物体下落一样快

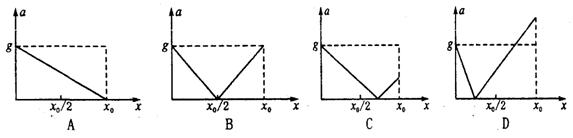

1、如图所示，一根轻弹簧竖直固定在水平地面上，在弹簧的正上　　

方有一个物块，物块从高处自由下落到弹簧上端O，将弹簧压

缩．弹簧被压缩了时，物块的速度变为零。从物块与弹簧接

触开始，物块的加速度的大小随下降的位移变化的图象可能是：
