20．在图12所示的电路中，电源电压为6伏且不变，电阻R₁的阻值为20欧。闭合电键S，电流表的示数为0.1安。求：

①　电压表的示数。

②　电阻R₂的阻值。

图12

请将计算过程和答案写入答题纸的相应位置。

19．如图11所示为万里长江第一桥-上海长江大桥的雄姿，其中高耸的“人”字型南北主塔尤为壮观，如果主塔当作长、宽、高分别为10米、20米和206米的柱形，且全部用密度为2.2×10³千克/米³的碎石混凝土浇制而成。求：一个主塔的质量。

　　　　　　　　　　　　　　　　图11

18．在图10所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求当电键闭合后，滑动变阻器的滑片P向右移动时，电压表的示数变大。

图9　　　　　　　　图10

请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。

17．如图9所示，重物对水平地面的压力为3牛，请用力的图示法作出这个压力F。

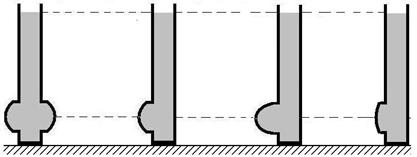

16．某同学探究液体内部压强与哪些因素有关时，在相同的直管容器旁边开有大小相同的开口，并套上相同的橡皮膜。分别在容器中注入深度相同的水、盐水和酒精后，观察到橡皮膜的形变程度不同，如图8所示(已知ρ_酒精＜ρ_水＜ρ_盐水)。

①　观察图8(a)，可以得出的初步结论：　　　　(21)　　　　；

②　观察比较图8(b)、(c)和(d)，可以得出的初步结论：　　　　(22)　　。

(a)水　　　　 　(b)水　　　　 　(c)盐水　　 　 (d)酒精

　　　　　　　　　　　　　　　 图8

15．在图7所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P由中点向右移动时，电流表A₂的示数将　(19)　；电流表A₁和A₂的示数之差将　　　(20)　。(均选填“变大”、“不变”或“变小”)

　　　　图6　　　　　　　　图7

14．在“用滑动变阻器改变电路中的电流”实验中，如图6所示，闭合电键前，应将滑片移动到位置　(16)　(选填“a”或“b”)；闭合电键S，将滑片慢慢移动到变阻器中间位置，观察到电流表的示数　(17)　(选填“变大”、“不变”或“变小”)。实验中，不能将滑片移动到变阻器阻值最小的位置，以防电源　(18)　。

13．当导体两端的电压为10伏时，通过导体的电流为0.2安，该导体的电阻为　(13)　欧，10秒内通过该导体横截面的电荷量为　(14)　库。若使导体中的电流为0.5安，则导体两端的电压为　(15)　伏。

12．体积为5×10^－4米3的铁块全部浸没在水中，排开水的体积为　(10)　米³，排开水的重力为　(11)　牛，铁块所受的浮力为　(12)　牛。

11．如图5是某同学学完浮力后整理的概念图，请用简洁的语言把图中空缺部分填写完整。

物体浸在液体中所受浮力大小等于它所排开的液体所受的重力。

浸没在液体中的物体下表面比上表面所受液体的　(8)　大。

　　　　(9)　　　　。

　　　图5
