2．如图所示，用OA、OB两根轻绳将物体悬于两墙之间，OA、OB两根轻绳之间的夹角为90⁰．当更换OA绳，使A点下移，直至轻绳OA为水平，在此过程中保持O点位置不变．则在A点不断下移到A^/的过程中，绳OA的拉力

　 A．逐渐增大　　　　 B．逐渐减小

　 C．先变小后变大　　 D．先变大后变小

1．甲、乙两辆汽车沿同一平直路面行驶，它们由同一位置出发后的v-t图像如图所示，下列说法正确的是

　 A．甲比乙早出发t₀时间

　 B．t₁时刻甲追上乙

　 C．t₂时刻甲在乙前面

　 D．甲追上乙前两车最远距离一定大于v₁t₀

2.有效数字。

　　 带有一位不可靠数字的近似数字，叫做有效数字。⑴首先有效数字是指近似数字而言。⑵只能带有以位不可靠数字，不是位数越多越好。

　　 历年高考要求会正确使用的仪器主要有：刻度尺、游标卡尺、螺旋测微器、天平、秒表、打点计时器、弹簧秤、温度表、水银气压计、电流表、电压表、多用电表、滑动变阻器、电阻箱，等等。

　　 使用以上仪器时，凡是最小刻度是10分度的，要求读到最小刻度后再往下估读一位(估读的这位是不可靠数字)。

　　 凡是最小刻度不是10分度的，只要求读到最小刻度所在的这一位，不再往下估读。

　 例1. 　在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带，并在其上取了A、B、C、D、E、F等6个计数点(每相邻两个计数点间还有4个计时点，本图中没有画出)打点计时器接的是220V、50Hz的交变电流．他把一把毫米刻度尺放在纸带上，其零刻度和计数点A对齐．

　⑴按照有效数字的读数规则读出相邻计数点AB、BC、CD、DE、EF间的距离s₁、s₂、s₃、s₄、s₅，它们依次为______cm、______cm、______cm、______cm、______cm．

答案：1.00，1.40，1.84，2.26，2.67；

误差和有效数字

1.误差。

　　 测量值与真实值的差异叫做误差。误差可分为系统误差和偶然误差两种。

　　 ⑴系统误差的特点是在多次重复同一实验时，误差总是同样地偏大或偏小。

　　 ⑵偶然误差总是有时偏大，有时偏小，并且偏大和偏小的机会相同。减小偶然误差的方法，可以多进行几次测量，求出几次测量的数值的平均值。这个平均值比某一次测得的数值更接近于真实值。

天平使用前首先要调节底座水平和横梁水平(在调节横梁水平前，必须把游码移到左端零刻度处，即将游码的左端与零刻线对齐)。天平的读数由右盘中的砝码和游标共同读出，看清横梁上的刻度最小单位)

答案：66.0

下图是天平上标尺的常见的两种刻度，试根据游码位置读数：

甲：标尺分度值 　　　g，读数　　　 g　 　 乙：标尺分度值 　　　g，读数　　　 g

　　　　　　 图甲　　　　　　　　　　　　　 　　　 图乙

秒表的读数分两部分：小圈内表示分，每小格表示0.5

分钟；大圈内表示秒，最小刻度为0.1秒。当分针

在前0.5分内时，秒针在0~30秒内读数；当分针

在后0.5分内时，秒针在30~60秒内读数。因此图中秒表读数

应为3分48.75秒(这个5是估读出来的)。

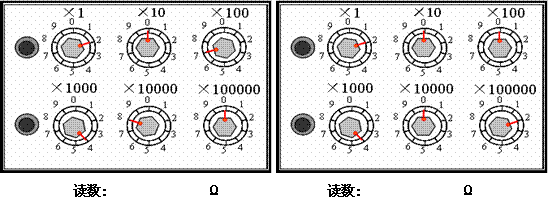

　 右图中的电阻箱有6个旋钮，每个旋钮上方都标有倍率，将每个旋钮上指针所指的数值(都为整数)乘以各自的倍率，从最高位依次往下读，即可得到这时电阻箱的实际阻值。如右图所示，当时的阻值为84580.2Ω。

　 答案84702 ; 204002

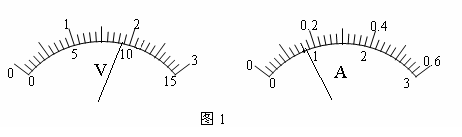

电流表量程一般有两种--0.1~0.6A，0~3A；电压表量程一般有两种--0~3V，0~15V。如图1所示：

因为同一个电流表、电压表有不同的量程，因此，对应不同的量程，每个小格所代表的电流、电压值不相同，所以电流表、电压表的读数比较复杂，测量值的有效数字位数比较容易出错。下面是不同表，不同量程下的读数规则：

电压表、电流表若用0~3V、0~3A量程，其最小刻度(精确度)分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。

如图所示，电压表读数为1.88V，电流表读数为0.83A。若指针恰好指在2上，则读数为2.00V(或A)。

电压表若用0~15V量程，则其最小刻度为0.5V，为2分度仪表读数，所读数值小数点后只能有一位小数，也必须有一位小数。

　　 如图所示，若指针指在整刻度线上，如指在10上应读做10.0V，指在紧靠10刻度线右侧的刻度线上(即表盘上的第21条小刻度线)读数为10.5V，若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则，如上图中所示，读数应为9.3V。

电流表若用0-0.6A量程，则其最小刻度为0.02A，为5分度仪表读数，其读数规则与0-15V电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数。

　　 如上图所示，电流表读数为0.17A，若指针指在第11条刻度线上，则读数为0.22A，指在第10条刻度线上，读数为0.20A，指在第12条刻度线上，读数为0.24A。

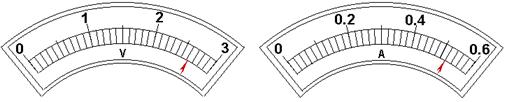

练习1、

U= 2.62 V　　 I= 0.52 A　

练习2、读出下列电表的测量值．

　 ⑴　　　　　　　　　　　　　　　　　 ⑵

接0~3V量程时读数为_______V．　 接0~3A量程时读数为_______A．

接0~15V量程时读数为______V．　 接0~0.6A量程时读数　　　 A．

答案：　 2.16V　 10.5V　　 0.79A　　 0.16A

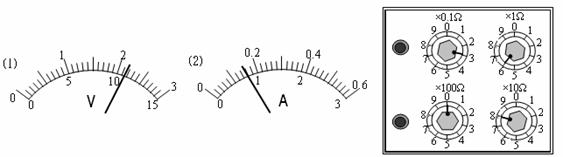

练习3、(1)读出下列电表的测量值。

接0~3V量程时为_______V。接0~3A量程时为______A。

　 　　接0~15V量程时为______V。接0~0.6A量程时为_____A。(2.15，10.5. 0.18 ， 0.80.)

(2)读出右图所示电阻箱的阻值_______。(86.3Ω)

23．(2009年重庆卷)(1)某同学在探究影响单摆周期的因素时，用螺旋测微器测量其中 一个摆球直径的示数见题22图1。该球的直径为　　　　　　 mm。

22．(2009年浙江卷)Ⅱ.(1)在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球的直径如图甲、乙所示。测量方法正确的是___________(选填“甲”或“乙”)。
