11．空间存在以、为边界的匀强磁场区域，磁感强度大小为B，方向垂直纸面向外，区域宽为，现有一矩形线框处在图中纸面内，它的短边与重合，长度为，长边的长度为2，如图所示，某时刻线框以初速沿与垂直的方向进入磁场区域，同时某人对线框施以作用力，使它的速度大小和方向保持不变。设该线框的电阻为R，从线框开始进入磁场到完全离开磁场的过程中，人对线框作用力所做的功等于　　　　　　 。

10．如图所示abcd为一竖直放置的矩形导线框，其平面与匀强磁场方向垂直。导线框沿竖直方向从磁场上边界开始下落，直到ab边出磁场，则以下说法正确的是(　 )

A、线圈进入磁场和离开磁场的过程中通过导体横截面上的电荷量相等

B、线圈进入磁场和离开磁场的过程中通过导体上产生的电热相等

C、线圈从进入磁场到完全离开磁场的过程中通过导体上产生的电热等于线圈重力势能的减小

D、若线圈在ab边出磁场时已经匀速运动，则线圈的匝数越多下落的速度越大

9．一个电热器接在10 V的直流电源上，在时间t内产生的热量为Q，今将该电热器接在一交流电源上，它在2t内产生的热量为Q，则这一交流电源的交流电压的最大值和有效值分别是　　　　　　　　　　　　　　　　　 (　 )

A．最大值是10 V，有效值是10 V　 B．最大值是10 V，有效值是5V　

C．最大值是5V，有效值是5 V　　 D．最大值是20 V，有效值是10V　

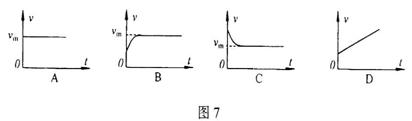

8．如图6所示，两根平行放置的竖直导电轨道处于匀强磁场中，轨道平面与磁场方向垂直。当接在轨道间的开关S断开时，让一根金属杆沿轨道下滑(下滑中金属杆始终与轨道保持垂直，且接触良好)。下滑一段时间后，闭合开关S。闭合开关后，金属沿轨道下滑的速度-时间图像不可能为(　　 )

7．如图所示,两根光滑的金属导轨,平行放置在倾角为θ斜角上,导轨的左端接有电阻R,导轨自身的电阻可忽路不计。斜面处在一匀强磁场中,磁场方向垂直于斜面向上。质量为m,电阻可不计的金属棒ab,在沿着斜面与棒垂直的恒力作用下沿导轨匀速上滑,并上升h高度,如图所示。在这过程中(　　　 ) A．作用于金属捧上的各个力的合力所作的功等于零 B．作用于金属捧上的各个力的合力所作的功等于mgh与电阻R　　　　 上发出的焦耳热之和

C．恒力F与安培力的合力所作的功等于零

D．恒力F与重力的合力所作的功等于电阻R上发出的焦耳热

6．如图所示，虚线框abcd内为一矩形匀强磁场区域，ab=2bc，磁场方向垂直于纸面；实线框a'b'c'd'是一正方形导线框，a'b'边与ab边平行。若将导线框匀速地拉离磁场区域，以W₁表示沿平行于ab的方向拉出过程中外力所做的功，W₂表示以同样的速率沿平行于bc的方向拉出过程中外力所做的功，则

A．W₁= W₂　　 B．W₂=2W₁

C．W₁=2W₂　　 D．W₂=4W₁

5.如图所示，图中回路竖直放在匀强磁场中磁场的方向垂直于回路平面向内。导线AC可以贴着光滑竖直长导轨下滑。设回路的总电阻恒定为R，当导线AC从静止开始下落后，下面有关回路能量转化的叙述中正确的是　　　 (　　　 )

A.导线下落过程中,机械能守恒；

B.导线加速下落过程中，导线减少的重力势能全部转化为回路产生的热量；

C.导线加速下落过程中，导线减少的重力势能全部转化为导线增加的动能；

D.导线加速下落过程中，导线减少的重力势能转化为导线增加的动能和回路增加的内能

4. 如图所示，挂在弹簧下端的条形磁铁在闭合线圈内振动，如果空气阻力不计，则：　　　　 　 (　　　 )

A．磁铁的振幅不变　　 　　　　　 B．磁铁做阻尼振动

C．线圈中有逐渐变弱的直流电 　 D．线圈中逐渐变弱的交流电

3．如图所示，质量为m，高度为h的矩形导体线框在竖直面内由静止开始自由下落.它的上下两边始终保持水平，途中恰好匀速通过一个有理想边界的匀强磁场区域，则线框在此过程中产生的热量为(　　 )

A．mgh　　　　　　　　　　　 B．2mgh

C．大于mgh，小于2mgh　　　 D．大于2mgh

2．如图所示，相距为d的两水平虚线和分别是水平向里的匀强磁场的边界，磁场的磁感应强度为B，正方形线框abcd边长为L(L<d)、质量为m。将线框在磁场上方高h处由静止开始释放，当ab边进入磁场时速度为，cd边刚穿出磁场时速度也为。从ab边刚进入磁场到cd边刚穿出磁场的整个过程中　　　　　 (　　 )

　A．线框一直都有感应电流

　B．线框有一阶段的加速度为g

　C．线框产生的热量为mg(d+h+L)

　D．线框作过减速运动
