Ⅱ.考试内容及要求

5．(18分)(1)某人用一游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如图所示，则该工件的长度L=　　　　　 　m.w.^w.k.s.5*

(2)有一个小灯泡标有“3V　 1.5W”的字样，现在要用伏安法描绘这个灯泡的I－U图线，下列器材可供选用：

A．电压表(0－3V，内阻10kΩ)　　　 B．电压表(0－15V，内阻50kΩ)

C．电流表(0－3A，内阻0.1Ω)　　　 D．电流表(0－0.6A，内阻1Ω)

E．滑动变阻器(10Ω，2A)　　　　　 F．学生电源(直流6V)

G．开关和导线若干

①实验中电压表应选　　　　　　 ，电流表应选　　　　　 (用序号字母表示)

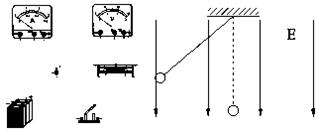

　 ②要求实验中电表的读数必须从零开始起调，且测量范围尽可能大，请在下面的方框中画出实验电路图，并按电路图将如图所示的器材连成测量电路. .w.^w.k.s.5*

4．(1)做匀加速直线运动的小车，牵引一条纸带通

　　　 过打点计时器，交流电源的频率为50Hz，由纸带

　　　 上打出的某一点开始，每5个点剪下一段纸带，

　　　 按图示，使每一条纸带下端与x轴重合，左边与

　　　 y轴平行，将纸带段粘贴在直角坐标系中，则小

　　　 车运动的加速度是　　　　　 m／s²(保留两位

　　　 有效数字)(4分)

　 (2)某同学取一根粗细均匀的康铜丝做测金属丝.w.^w.k.s.5*

电阻率的实验

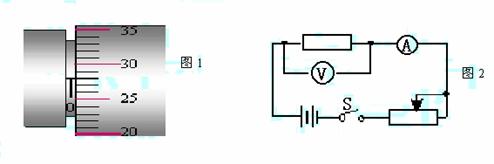

①测康铜丝的直径时，螺旋测微器的示数如图1所示，可知康铜丝的直径

d＝　　　 ×10^－3m(4分)

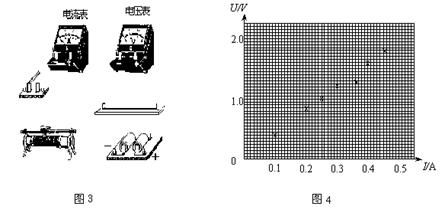

②根据原理图连接图3所示的实物图(4分)

③图2是测康铜丝电阻的原理图，利用上面的电路测出的电阻值比真实值

_____________(填“偏大”或“偏小”)(3分)

④在U-I坐标中描出U-I图像(3分)

3．(本题18分)有一额定电压为6V，额定功率约为1W的小灯泡，为测其正常工作时的电阻.可提供的器材有

　　　 A．多用表(仅限用欧姆表)　　　　　　　　　 B．电流表(量程3A，内阻0.01Ω)

　　　 C．电流表(量程0.6A，内阻2Ω)　　　　 D．电压表(量程3V，内阻10kΩ)

　　　 E．电压表(量程15V，内阻20kΩ) 　 F．滑动变阻器(阻值20Ω，额定电流2A)

　　　 G．滑动变阻器(阻值50Ω，额定电流1A).w.^w.k.s.5*

　　　 H．电源(电动势9V，内阻1Ω)　　　　　 I．电键及导线若干

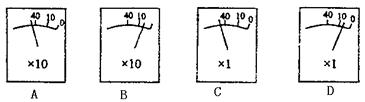

　 (1)某同学用多用表直接测其小灯泡的电阻，通过正常操作，他观察到下图中的哪一个

　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 　 (2)另一位同学用伏安法测小灯泡正常工作时的电阻，其选用的电路图最合理的是下图中的　　　　　　　　　　 　　　　　　　　　　　　 (　　 )

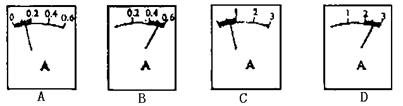

　 在上面所选用的最合理的电路图中，可变电阻选用的是　 　　　(填充号)，通过正确操作，他观察到电流表的示数是下图中的哪一个.w.^w.k.s.5*　　　　　　　　　　　　　　　　　 (　　 )

　 由此可知此小灯泡正常工作时的电阻为　　　　 　Ω.

2．(本题共18分)

　　　 I．(9分)一同学用卡尺观察日光灯的衍射现象

(1)其主要步骤如下：

A．调节游标卡尺两脚的距离形成一个宽为0.5mm的狭长缝

B．在距日光灯约为2m处，眼睛紧靠狭缝，通过狭缝观看发出白光的日光灯

C．调节狭缝宽度观察条纹变化　　　

根据实验要求，上述步骤中有什么重要疏漏之处　　　　　 　　

(2)当狭缝的宽度由0.5mm增加到0.8mm的过程中，衍射条纹宽度将逐渐变　　　

　　 (填宽、窄或不变).w.^w.k.s.5*

(3)观察到的彩色条纹正中央为　 色条纹，在其两侧相临相近的条纹为　　 色条纹。

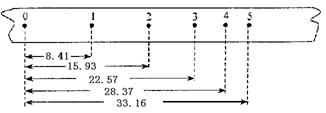

　　　 Ⅱ．(9分)如图7所示的纸带，是一个做匀变速直线运动的小车带动打点计时器在纸带上所打出的点的一部分。图中每相邻的两点之间还有3个点没有画出，打点计时器每隔0.02s打一个点。按时间顺序先后取0、1、2、3、4、5六个计数点。用刻度尺量出1、2、3、4、5、点到0点的距离如图7所示(单位：cm)

　 由此可知打点计时器打下“0”点时小车的速度大小为　　　 m/s；小车的加速度大小为　　　　　 m/s²，方向　　　　　 (结果保留三位有效数字)。

图7纸带示意图

1．(18分)一种特种电池的电动势，粗略测定值约为9V，内阻约为54Ω，已知该电池允许输出的最大电流为50mA。为了测定这个电池的电动势和内电阻，实验室备有电压表

　　 V，内阻很大，对电路的影响可以忽略；电阻箱R，阻值范围是0-9999.9Ω；保护电阻R­₀，开关、导线若干。

　 (1)实验室中备有的定值电阻R₀有以下几种规格：

　　　　 A．10Ω，2.5W　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 B．100Ω，1W

　　　 　　 C．200Ω，1W　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 D．2000Ω，5W

　　　　 实验时，R₀应选用　　　　　 (填字母代号)较好。

　 (2)在方格中画出测电源电动势和内电阻的电路图。

　 (3)写出电动势和内电阻的表达式。
