8．图中戊地拟建大型疗养中心，其不利的条件是

　　 A．离城市远　　 B．山区多灾害　　　 C．近湖泊，湿度大　 　 D．交通不便

右图为某地循环经济示意图，读图回答9一11题。

7．下列企业最适宜在丁处布局的是

　　 A．食品厂　　　　　　　　　　　 B．自来水厂

　　 C．化肥厂　　　　　　　　　　　 D．服装厂

6．图中甲、乙、丙三地依次对应的城市功能区是

　　 A．工业区、商业区、住宅区　

　　 B．低级住宅区、商业区、工业区

　　 C．绿化区、商业区、住宅区　

　　 D．高级住宅区、商业区、仓储批发区

5．图示X海区与Y高原分别位于

　　 A．太平洋板块 美洲板块　　　　　 B．亚欧板块 太平洋板块

　　 C．南极洲板块 美洲板块　　　　　 D．非洲板块 印度洋板块

右图为印度半岛某城市示意图，据此回答6-8题。

4．下列有关图中的叙述，正确的是

　　 ①N湖是断裂下陷形成的

　　 ②X海域是世界盐度最高的海域

　　 ③N湖泊水面与M山峰的相对高度较小值，多出现

　　 　 在冬季

　　 ④N湖与X海域之间的地区矛盾冲突不断

　　 A．①②　 B．①②③　 C．①③④　 D．②③④

3．据图，一年内杭州(约120°E，30°N)的昼长变化幅度约为

　　 A．1小时　　　　 B．2小时　　　　

C．4小时　　　　 D．5小时

右图为30°N纬线上某地地形剖面图，读图完成4-5题。

2．若图示为北半球日出时间纬度分布，则与4月8日最接近的曲线是

　　 A．①　　　　　 B．②　　　　　 C．③　　　　　 D．④

1．若图示为南半球日出时间纬度分布，则曲线①代表日期最可能出现的地理现象是

　　 A．旧金山地区正值多雨季节　　　 B．华北平原正值小麦收割季节

　　 C．钱塘江流域进入梅雨汛期　　　 D．希腊雅典森林火险等级最高

24．(20分)

　　　 如图15所示，固定在上、下两层水平面上的平行金属导轨、和、间距都是，二者之间固定有两组竖直半圆形轨道和，两轨道间距也均为，且和的竖直高度均为4R，两组半圆形轨道的半径均为R。轨道的端、端的对接狭缝宽度可忽略不计，图中的虚线为绝缘材料制成的固定支架，能使导轨系统位置固定。将一质量为的金属杆沿垂直导轨方向放在下层导轨的最左端位置，金属杆在与水平成角斜向上的恒力作用下沿导轨运动，运动过程中金属杆始终与导轨垂直，且接触良好。当金属杆通过4R的距离运动到导轨末端位置时其速度大小。金属杆和导轨的电阻、金属杆在半圆轨道和上层水平导轨上运动过程中所受的摩擦阻力，以及整个运动过程中所受空气阻力均可忽略不计。

　　　 (1)已知金属杆与下层导轨间的动摩擦因数为，求金属杆所受恒力F的大小；

　　　 (2)金属杆运动到位置时撤去恒力F，金属杆将无碰撞地水平进入第一组半圆轨道和，又在对接狭缝和处无碰撞地水平进入第二组半圆形轨道和的内侧，求金属杆运动到半圆轨道的最高位置时，它对轨道作用力的大小；

　　　 (3)若上层水平导轨足够长，其右端连接的定值电阻阻值为，导轨处于磁感应强度为B、方向竖直向下的匀强磁场中。金属杆由第二组半圆轨道的最高位置处，无碰撞地水平进入上层导轨后，能沿上层导轨滑行。求金属杆在上层导轨上滑行的最大距离。

海淀区高三年级第二学期期中练习理科综合能力测试

23．(18分)

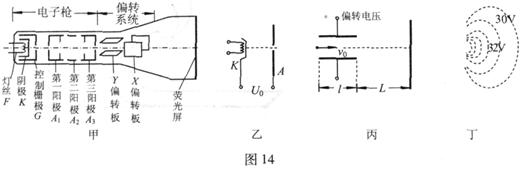

　　　 示波管是示波器的核心部分，它主要由电子枪、偏转系统和荧光屏三部分组成，如图14甲所示。电子枪具有释放电子并使电子聚集成束以及加速的作用；偏转系统使电子束发生偏转；电子束打在荧光屏上形成光迹。这三部分均封装于真空玻璃壳中。已知电子的电荷量=1.6×10C，质量=0.91×10kg，电子所受重力及电子之间的相互作用力均可忽略不计，不考虑相对论效应。

　　　 (1)电子枪的三级加速可简化为如图14乙所示的加速电场，若从阴极逸出电子的初速度可忽略不计，要使电子被加速后的动能达到16×10J，求加速电压为多大；

　　　 (2)电子被加速后进入偏转系统，若只考虑电子沿Y(竖直)方向的偏转情况，偏转系统可以简化为如图14丙所示的偏转电场。偏转电极的极板长=4.0cm，两板间距离=1.0cm，极板右端与荧光屏的距离=18cm，当在偏转电极上加的正弦交变电压时，如果电子进入偏转电场的初速度，求电子打在荧光屏上产生亮线的最大长度；

　　　 (3)如图14甲所示，电子枪中灯丝用来加热阴极，使阴极发射电子。控制栅极的电势比阴极的电势低，调节阴极与控制栅极之间的电压，可控制通过栅极电子的数量。现要使打在荧光屏上电子的数量增加，应如何调节阴极与控制栅极之间的电压。

　　　 电子枪中、和三个阳极除了对电子加速外，还共同完成对电子的聚焦作用，其中聚焦电场可简化为如图14丁所示的电场，图中的虚线是该电场的等势线。请简要说明聚焦电场如何实现对电子的聚焦作用。
