12.有一根细而均匀的导电材料，截面为同心圆环如图所示，已知这种材料的电阻率为ρ，长度为L,欲测量该样品的内径，但内径太小，无法直接测量.现提供以下实验器材：

　　　　 A．螺旋测微器

　　　　 B．电流表A₁(量程50mA，内阻r₁=100Ω)

　　　　 C．电流表A₂(量程100mA，内阻r₂约为40Ω)

　　　　 D．滑动变阻器R₁(0-10Ω，额定电流2A)

　　　　 E．直流电源E(12V，内阻很小)

　　　　 F．上述导电材料R₂(长L约为5cm，电阻约为100Ω)

　　　　 G．开关一只，导线若干

　　　　 请用上述器材设计一个尽可能精确地测量该样品内径d的实验方案，

①用螺旋测微器测得该样品的外径如右图所示，其示数

D=　　　 mm.

②在所给的方框中画出设计的实验电路图，并标明所选器材.

③用已知的物理量和所测得的物理量的符号表示样品的内径d=　　　 　.

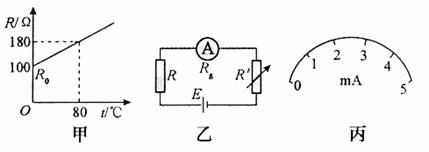

11.今年暑假开学之后甲型H1N1在全国各地大量爆发，山东半岛也出现较多的病例.为了做好防范，需要购买大量的体温表，市场体温表出现供货不足的情况，某同学想到自己制作一个金属温度计，为此该同学从实验室找到一个热敏电阻，并通过查资料获得该热敏电阻的阻值R随温度t变化的图线， 如图甲所示.该同学进行了如下设计：将一电动势E=1.5V(内阻不计)的电源、量程5mA内阻R_g=100Ω的电流表及电阻箱R′，及用该电阻作测温探头的电阻R,串成如图乙所示的电路，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”.

①电流刻度较小处对应的温度刻度　　　　　 ；(填“较高”或“较低”)

②若电阻箱阻值R′=70Ω，图丙中5mA刻度处对应的温度数值为　　　　 ℃.

10. 如图所示，两个3／4圆弧轨道竖直固定在水平地面上，半径R相同，A轨道由金属凹槽制成，B轨道由金属圆管制成，均为光滑轨道.在两轨道右侧的正上方分别将金属小球A和B由静止释放，小球距离地面的高度分别为h_A和h_B，下列说法正确的是　　 (　　 )

A．适当调整h_A可使两小球从轨道最高点飞出后，恰好落在轨道右端口处

B．适当调整h_B，可使两小球从轨道最高点飞出后，恰好落在轨道右端口处

C．若使小球沿轨道运动并且从最高点飞出，A小球释放的最小高度为5R／2

D．若使小球沿轨道运动并且从最高点飞出， B小球在h_B>2R的任意高度释放

II卷(60分)

9．如图所示，一质量为m的滑块从高为h的光滑圆弧形槽的顶端A处无初速度滑下，槽的底端B与水平传A带相接，传送带的运行速度为v₀，长为L,滑块滑到传送带上后做匀加速运动，滑到传送带右端C时，恰好被加速到与传送带的速度相同．则

A．滑块到达底端B时的速度

B．滑块与传送带间的动摩擦因数

C．滑块与传送带间的动摩擦因数

　D．滑块从B至C滑到C用时

8.如图所示，在竖直方向的磁感应强度为B的匀强磁场中，金属框架ABC固定在水平面内，AB与BC间夹角为θ，光滑导体棒DE在框架上从B点开始在外力作用下以速度v向右匀速运动，导体棒与框架足够长且构成等腰三角形电路．若框架与导体棒单位长度的电阻均为R，导体棒在滑动过程中始终保持与导轨良好接触，下列关于电路中电流大小I与时间t、消耗的电功率P与水平移动的距离x变化规律的图像中正确的是

7.如图所示，一理想变压器的原副线圈匝数比为6：1，交流电源的电动势e =311 sin(100πt) V(不考虑其内阻)，电阻R₂=4Ω，其消耗的功率为P₂=100W，则 (　　　 )

A．R₁消耗的功率为100W　　　　 　

B．R₁两端的电压为100V

C原线圈两端电压的有效值为120V．

D交流电源的输出功率等于变压器的输出功率．

6．如图所示,电键K闭合,电流表、电压表均为理想电表,若电阻断路，则下列说法正确的是(　　　 )

A．电流表示数变大

B．电压表示数变小

C．消耗的功率变大

D．电源内电路消耗的功率变大

5. 如图所示，有四个等量异种电荷，放在正方形的四个顶点处， A、B、C、D为正方形四个边的中点，O为正方形的中心，下列说法中正确的是(　　 )

A. A、B、C、D四个点的电场强度相同

B．O点电场强度不为零

C．将一带正电的试探电荷匀速从B点沿直线移动到D点，电场力做功为零

D．将一带正电的试探电荷匀速从A点沿直线移动到C点，试探电荷具有的电势能增大

4.韩国于2009年8月25日用运载火箭“罗老”号将一颗科学技术卫星送入太空，卫星未能进入预定轨道已坠毁.下列说法中正确的是(　　　 )

A．若该卫星发射成功则其绕行速度小于7.9km/s

B．若该卫星发射成功则其绕行加速度小于月球绕地球运转的加速度

C．在发射卫星的初始阶段，卫星处于超重状态

D．卫星坠毁过程中机械能守恒

3．在近地空中某一位置处有A、B两个小球，A球的质量小于B球的质量.先让A球自由下落1s，再让B球开始自由下落，A球落地前，下列说法正确的是(　　 )

A．A、B两球间的距离保持不变　　　　 B．A、B两球间的距离逐渐增大

C．A球相对于B球匀加速下降　　　　 D．A球相对于B球减速下降
