6、一盏电灯直接接在恒定的电源上，其功率为100W，若将这盏灯先接上一段很长的导线后，再接在同一电源上，在导线上损失的电功率是9W，此时电灯实际消耗的电功率( )

　 A．等于91W　　　　　　 B．小于91W

　 C．大于91W　　　　　　 D．条件不足，无法确定

5、如图，D为一插头，可接入电压恒定的照明电路中，a、b、c为三只相同且功率较大的电炉，a靠近电源，b、c离电源较远，而离用户电灯L很近，输电线有电阻。关于电炉接入电路后对电灯的影响，下列说法中正确的是(　 )

　 A．使用电炉a时对电灯的影响最大

　 B．使用电炉b时对电灯的影响比使用电炉a时大

　 C．使用电炉c时对电灯几乎没有影响

　 D．使用电炉b或c时对电灯影响几乎一样

3、如图所示，把两相同的电灯分别拉成甲、乙两种电路，甲电路所加的电压为8V，乙电路所加的电压为14V。调节变阻器R₁和R₂使两灯都正常发光，此时变阻器消耗的电功率分别为P_甲和P_乙，下列关系中正确的是(　　 )

A．P_甲 ＞ P_乙 B．P_甲 ＜P_乙

C．P_甲 = P_乙 D．无法确定　

2、如图所示的电路中，L₁、L₂为“220V、100W”灯泡，L₃、L₄为“220V，40W”灯泡，现将两端接入电路，其实际功率的大小顺序是(　　 )

　A．P₄＞P₁＞P₃＞P₂　　 B．P₄＞P₁＞P₂＞P₃

C．P₁＞P₄＞P₂＞P₃ D．P₁＞P₄＞P₃＞P₂

_[来源:]

1．在如图所示的电路中，R₁=R₂=R₃，在a、c间和b、c间均接有用电器，且用电器均正常工作，设R₁、R₂、R₃上消耗的功率分别为P₁、P₂、P₃，则(　　 )

A．P₁＞P₂＞P₃ 　　B．P₁＞P₃＞P₂

C．P₁＞P₂=P₃　 D．因用电器的阻值未知，无法比较三个功率的大小

2、滑动变阻器的限流接法与分压接法的选择方法

(1)下列三种情况必须选用分压式接法

①要求回路中某部分电路电流或电压实现从零开始可连续调节时(如：测定导体的伏安特性、校对改装后的电表等电路)，即大范围内测量时，必须采用分压接法.

②当用电器的电阻R_L远大于滑动变阻器的最大值R₀，且实验要求的电压变化范围较大(或要求测量多组数据)时，必须采用分压接法.因为按图(b)连接时，因R_L>>R₀＞R_ap，所以R_L与R_ap的并联值R_并≈R_ap，而整个电路的总阻约为R₀，那么R_L两端电压U_L=IR_并=·R_ap，显然U_L∝R_ap，且R_ap越小，这种线性关系越好，电表的变化越平稳均匀，越便于观察和操作.

③若采用限流接法，电路中实际电压(或电流)的最小值仍超过R_L的额定值时，只能采用分压接法.

(2)下列情况可选用限流式接法

①测量时电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且RL与R₀接近或R_L略小于R₀，采用限流式接法.

②电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法.

③没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，可考虑安装简便和节能因素采用限流式接法.

[例9]用伏安法测量某一电阻R_x阻值，现有实验器材如下：待测电阻R_x(阻值约5 Ω，额定功率为1 W)；电流表A₁(量程0~0.6 A，内阻0.2 Ω)；电流表A₂(量程0~3 A，内阻0.05 Ω)；电压表V₁(量程0~3 V，内阻3 kΩ)；电压表V₂(量程0~15 V，内阻15 kΩ)；滑动变阻器R₀(0~50 Ω)，蓄电池(电动势为6 V)、开关、导线.

为了较准确测量R_x阻值，电压表、电流表应选________，并画出实验电路图.

解题方法与技巧：由待测电阻R_x额定功率和阻值的大约值，可以计算待测电阻R_x的额定电压、额定电流的值约为

U=≈2.2 V，I==0.45 A. 则电流表应选A₁，电压表应选V₁.

又因=24.5 Ω＞R_x，则电流表必须外接.

因为滑动变阻器的全阻值大于被测电阻R_x，故首先考虑滑动变阻器的限流接法，若用限流接法，则被测电阻R_x上的最小电流为I_min==0.11 A＜I_额，故可用限流电路.电路如图所示.

[例10]某电流表的内阻在0.1Ω-0.2Ω之间，现要测量其内阻，可选用的器材如下：

A．待测电流表A₁(量程0.6A)；　 　　　　B．电压表V₁(量程3V，内阻约2kΩ)

C．电压表V₂(量程15V，内阻约10kΩ)；　 D．滑动变阻器R₁(最大电阻10Ω)

E．定值电阻R₂(阻值5Ω)　　　　　　　 F．电源E(电动势4V)

G．电键S及导线若干

(1)电压表应选用_____________；　　 (2)画出实验电路图；

(3)如测得电压表读数V，电流表读数I，则电流表A₁内阻表达式为：R_A = ____。

解：利用电压表指电压，电流表指电流的功能，根据欧姆定律R=计算电流表的内阻。由于电源电动势为4V， 在量程为15V的电压表中有的刻度没有利用，测量误差较大，因而不能选；量程为3V的电压表其量程虽然小于电源电动势，但可在电路中接入滑动变阻器进行保护，故选用电压表V₁。由于电流表的内阻在0.1Ω-0.2Ω之间，量程为0.6A ，电流表上允许通过的最大电压为0.12V，因而伏特表不能并联在电流表的两端，必须将一个阻值为5Ω的定值电阻R₂与电流表串联再接到伏特表上，才满足要求。滑动变阻器在本实验中分压与限流的连接方式均符合要求，但考虑限流的连接方式节能些，因而滑动变阻器采用限流的连接方式 。故本题电压表选用V₁；设计电路图如图1所示；电流表A₁内阻的表达式为： R_A =-R₂。

1、滑动变阻器的限流接法与分压接法的特点

	负载RL上电压调节范围(忽略电源内阻)	负载RL上电流调节范围(忽略电源内阻)	相同条件下电路消耗的总功率
限流接法	E≤UL≤E	≤IL≤	EIL
分压接法	0≤UL≤E	0≤IL≤	E(IL+Iap)
比较	分压电路调节范围较大	分压电路调节范围较大	限流电路能耗较小

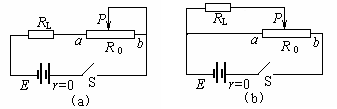

如图两种电路中，滑动变阻器(最大阻值为R₀)对负载R_L的电压、电流强度都起控制调节作用，通常把图(a)电路称为限流接法，图(b)电路称为分压接法.　

其中，在限流电路中，通R_L的电流I_L=，当R₀＞R_L时I_L主要取决于R₀的变化，当R₀＜R_L时，I_L主要取决于R_L，特别是当R₀<<R_L时，无论怎样改变R₀的大小，也不会使I_L有较大变化.在分压电路中，不论R₀的大小如何，调节滑动触头P的位置，都可以使I_L有明显的变化.

2．实验电路(电流表内外接法)的选择

(1)若＞，一般选电流表的内接法。

(2)若＜，一般选电流表外接法。

电阻的测量有多种方法，主要有伏安法、欧姆表法，除此以外，还有半偏法测电阻、电桥法测电阻、等效法测电阻等等.

下面主要介绍伏安法测电阻的电路选择

1．伏安法测电阻的两种电路形式(如图所示)

(1)电流表原理和主要参数

电流表G是根据通电线圈在磁场中受磁力矩作用发生偏转的原理制成的，且指什偏角θ与电流强度I成正比，即θ＝kI，故表的刻度是均匀的。电流表的主要参数有，表头内阻R_g：即电流表线圈的电阻；满偏电流I_g：即电流表允许通过的最大电流值，此时指针达到满偏；满偏电压U：即指针满偏时，加在表头两端的电压，故U_g＝I_gR_g

(2)电流表改装成电压表

方法：串联一个分压电阻R，如图所示，若量程扩大n倍，即n＝，则根据分压原理，需串联的电阻值，故量程扩大的倍数越高，串联的电阻值越大。

(3)电流表改装成电流表

方法：并联一个分流电阻R，如图所示，若量程扩大n倍，即n＝，则根据并联电路的分流原理，需要并联的电阻值，故量程扩大的倍数越高，并联电阻值越小。

需要说明的是，改装后的电压表或电流表，虽然量程扩大了，但通过电流表的最大电流或加在电流表两端的最大电压仍为电流表的满偏电流I_g和满偏电压U_g，只是由于串联电路的分压及并联电路的分流使表的量程扩大了。

[例7]、一灵敏电流计，允许通过的最大电流(满刻度电流)为I_g=50μA，表头电阻R_g=1kΩ，若改装成量程为I_m=1mA的电流表，应并联的电阻阻值为　　　　　 Ω。若将改装后的电流表再改装成量程为U_m=10V的电压表，应再串联一个阻值为　　　 Ω的电阻。(答案52.6；9944)

[例8]如图所示，四个相同的电流表分别改装成两个安培表和两个伏特表。安培表A₁的量程大于A₂的量程，伏特表V₁的量程大于V₂的量程，把它们按图接入电路，则

安培表A₁的读数　　　　　　 安培表A₂的读数；

安培表A₁的偏转角　 　　　　　安培表A₂的偏转角；

伏特表V₁的读数　　　　　 伏特表V₂的读数；

伏特表V₁的偏转角　　　　　　 伏特表V₂的偏转角；

解：大于 等于 大于等于
