15．(6分)如图，画有直角坐标系xoy的白纸位于水平桌面上，M是放在白纸上的半圆形玻璃砖，其底面的圆心在坐标的原点，直边与x轴重合，OA是画在纸上的直线，P₁、P₂为竖直地插在直线OA上的两枚大头针，P₃是竖直地插在纸上的第三枚大头针，α是直线OA与y轴正方向的夹角，β是直线OP₃与y轴负方向的夹角，只要直线OA画得合适，且P₃的位置取得正确，测得角α和β，便可求得玻璃的折射率。

(1)某学生在用上述方法测量玻璃的折射率，在他画出的直线OA上竖直插上了P₁、P₂两枚大头针，但在y<0的区域内，不管眼睛放在何处，都无法透过玻璃砖看到P₁、P₂的像，他应该采取的措施是　　　　　　　　　　 ▲　　　　　　　　　　　　　 　　

(2)若他已透过玻璃砖看到了P₁、P₂的像，确定P₃位置的方法是　　　　　　 ▲　　

(3)若他已正确地测得了的α和β的值，则玻璃的折射率n=　 ▲　　

14．在光滑水平地面上有一质量为m₁的小球处于静止状态，现有一质量为m₂的小球(两球形状完全相同)以一定的初速度匀速向m₁球运动，并与m₁球发生对心正撞。对于这样的一个作用的过程，可用速度时间图象进行描述，下列四个图象中，图线1表示m₁球运动的情况，图线2表示m₂球运动的情况。则在这四个图象中可能正确的反映了两球相互作用过程中速率随时间变化关系的是

第Ⅱ卷(非选择题　 共72分)

13．如图所示，一细束白光通过三棱镜折射后分为各种单色光，取其中a、b、c三种色光，并同时做如下实验：①让这三种单色光分别通过同一双缝干涉实验装置在光屏上产生干涉条纹(双缝间距和缝屏间距均不变)；②让这三种单色光分别照射同一金属板；③让这三种单色光分别垂直投射到一条直光导纤维的端面上，下列说法中正确的是

A．c种色光的波动性最显著

B．c种色光穿过光纤的时间最长

C．a种色光形成的干涉条纹间距最大

D．如果b种色光能产生光电效应，则a种色光一定能产生光电效应

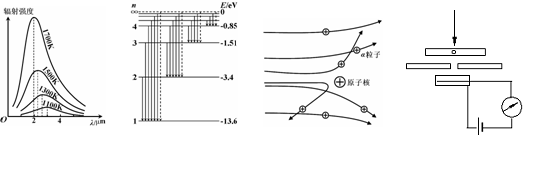

12.下列四幅图涉及到不同的物理知识，其中说法正确的是

A．图甲：黑体辐射的强度，随着温度的升高，各种波长的辐射强度都增加且极大值向波长较短的方向移动

B．图乙：玻尔理论指出氢原子能级是分立的，所以原子发射光子的频率也是不连续的

C．图丙：卢瑟福通过分析α粒子散射实验结果，发现了质子和中子

D．图丁：工业上利用射线来检查金属内部伤痕，是因为射线穿透能力很强

11．下列说法正确的有

A．钍234的半衰期是24天。20个钍234原子核经过24天，还剩10个

B．铀核衰变为铅核的过程中，要经过8次α衰变和6次β衰变

C．用放射性同位素代替非放射性同位素来制成各种化合物，这种化合物的原子可以作为示踪原子

D．原子核的结合能越大，核子结合得越牢固，原子核越稳定

10．下列关于物理学史的叙述正确的是

A．根据海森伯提出的不确定性关系可知，不可能同时准确的测定微观粒子的位置和动量

B．居里夫妇发现天然放射现象，说明原子核具有复杂的结构；

C．波尔原子理论无法解释较复杂原子的光谱，说明波尔提出的原子定态概念是错误的

D．查德威克在他老师卢瑟福的启发下发现了中子。

9．关于电磁场和电磁波，下列叙述中正确的是

　 A．变化的电场能够产生磁场，变化的磁场也能够产生电场

　 B．在电磁波发射技术中，使电磁波随各种信号而改变的技术叫调谐

　 C．电磁波可以通过电缆、光缆进行有线传输，也可以无线传输

D．只要空间中某个区域有变化的电场或磁场，就能产生电磁波

8．1922年，美国物理学家康普顿在研究石墨中的电子对X射线的散射时发现，有些散射波的波长比入射波的波长略大，他认为这是光子和电子碰撞时，光子的一些能量传给了电子，如图所示。若入射的X射线的波长为λ，散射后X射线的波长为λ'。电子静止时的质量为m₀，按相对论原理可知散射后的电子质量变为m，已知普朗克恒量为h，光速为c，下列判断中正确的是

A　 题中描述的现象说明了原子具有核式结构

B　 X射线与电子碰撞后，X射线的频率变大了

C　 X射线散射前后光子的能量差值为

D　 X射线散射前后，光子和电子组成的系统增加的能量为

7．任何一个运动着的物体，小到电子、质子，大到行星、太阳，都有一种波与它对应，波长满足(其中，h为普朗克常量，p为动量) ，人们把这种波叫做德布罗意波。现有德布罗意波波长为λ₁的一个中子和一个氘核相向对撞，撞后结合成一个波长为λ₂的氚核，则氘核的德布罗意波波长可能为

A．　　　　　 B．||

C．　　　　　 D．||

6．2008年10月10日中国国际核聚变能源计划执行中心在北京揭牌，通过有关国家广泛合作，未来30年到50年将可能建成民用电站。下列有关核聚变的说法中不正确是

A．核聚变的核反应方程式可以是

B．在消耗相同质量的核燃料时，裂变反应释放的能量比聚变反应大得多

C．聚变时所释放的核能大小的计算公式是

D．聚变反应必须在很高的温度下进行
