14.如图8是小明家里的照明电路示意图：

图8

(1)小明想再安装上一盏灯，都由开关S控制这两盏灯一起亮和一起灭，请你在图8里画出示意图。

(2)安装完后，当开关S闭合时，通过保险丝的电流要比原来_________，原因是电源的电压_________ ，再接上一盏灯，电路的总电阻_________，根据欧姆定律公式_________可知，电路的总电流会_________。

(3)小明在灯下学习，突然两盏灯都烧坏了，为了不影响学习，爸爸找出一只电阻为80欧、额定电压为24伏的车床灯，接在电路上，为了保证车床灯正常工作，他应如何设计电路？请你计算完后，把这一设计电路连接在图8中。

(4)小明发现在晚上用电高峰时，灯泡两端的电压明显低于220 V，因而造成白炽灯昏暗，有些日光灯无法正常启动。这是为什么？

课题二：研究电与磁(15题4分，16题8分，17题16分，共28分)

13.为了研究I与U、R的关系,小明设计了如图6电路，进行如下一系列实验，其中有不少错误和需改正之处，请你帮着找出、改正其中的错误之处。

图6

(1)小明研究“导体中的电流跟电阻的关系”，过程如下：

保持电源电压不变，闭合开关，换用不同的电阻，调节滑动变阻器滑片位置，记录对应的电流表、电压表的示数，填表：

由此，小明得出结论：导体中的电流跟电阻成反比。

现在，让我们来讨论如下问题：

①上述过程中的主要错误之处是__________________________________________。

②电路怎样改动会更好？请在方框中画出改好的电路图。

(2)在你的帮助下，小明改进了实验，得出欧姆定律。小明认为：“根据欧姆定律，可得R=，这说明在电流相同的情况下，同一导体的电阻与该导体两端的电压成正比。”

这种说法是_________的。因为导体的电阻是导体本身的一种_________，不随_________、_________的变化而变化。

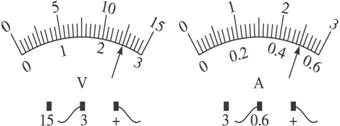

(3)电流表、电压表示数如图7所示，小明算出小灯泡的电阻为_________，则小明读错了_________表的量程。

图7

12.(选做题1)　 如图5所示，小磁针在纸面内能自由转动。则闭合开关后，下列说法正确的是

图5

A.小磁针将沿顺时针方向转动

B.小磁针将沿逆时针方向转动

C.当滑动变阻器的滑片向b移动时，小磁针的转动方向不变

D.当滑动变阻器的滑片向a移动时，通电螺线管的磁性将减弱

插入图片(选做题2)　 电动机工作时两端电压为U，电流为I，电动机线圈的电阻为R，则该电动机工作时输出的最大机械功率为

A.UI　　　　　　　　　　　　　　　　　　　　　　　 B.I²R

C.UI+I²R　　　　　　　　　　　　　　　　　　　　　 D.UI-I²R

答 题 栏

卷Ⅱ：非选择题部分(满分64分)

课题一：研究电路(13题16分，14题20分，共36分)

11.一根铜导线和一根镍铬合金线，长短粗细都相同，把它们并联后接在同一电源上，则下列说法正确的是

A.铜导线两端电压大　　　　　　　　　　　　　　　 B.通过镍铬合金线的电流小

C.两根导线两端电压一样大　　　　　　　　　　　　 D.无法确定

10.L₁、L₂两盏灯的额定功率相同，而额定电压关系是U₁＞U₂，下列说法中不正确的是

A.两灯正常发光，I₁>I₂

B.两灯的电阻R₁>R₂

C.两灯串联接入电路时，实际功率P₁＜P₂

D.两灯并联接入电路时，P₁＞P₂

9.下列说法中不正确的是

A.电流通过电灯做功越多，灯就越亮

B.电能表是用来测量用电器电功率的仪器

C.千瓦是电功率的单位，千瓦·时是电功的单位

D.电功率大的用电器消耗的电能就多

8.如图4所示电路中，电源电压恒定，滑动变阻器R₂的滑片滑到a端时，电阻R₁消耗的功率为7.2 W，滑动变阻器R₂的滑片滑到b端时，电阻R₁消耗的功率为0.8 W，此时电压表示数为4 V。则滑片在b端时，电流表的示数为

图4

A.1.8 A　　　　　　　　 B.1.2 A　　　　　　　　　 C.0.4 A　　　　　　　　 D.0.2 A

7.如图3所示的通电螺线管磁场的磁感线方向，四个图中正确的是

图3

6.在一个由电源、开关、导线和两个小灯泡组成的电路中，用电压表测量时发现，两灯泡两端电压相等，观察发现两灯泡的亮度不同，则两个小灯泡的连接

A.一定是并联　　　　　　　　　　　　　　　　 B.一定是串联

C.可能是并联，也可能是串联　　　　　　　　　 D.无法判断

5.假如地球的磁场消失，下列不可能发生的是

A.鱼儿在海洋中会迷失方向

B.远航的轮船上的指南针会指向任何方向

C.放飞的家鸽不能准确地找到家

D.我们的乘车卡将无法准确读卡
