17．(10分)如图所示，A、B两物体叠放在水平地面上，已知A、B的质量分别为m_A=10kg，m_B=20kg，A、B之间，B与地面之间的动摩擦因数为μ=0.5．一轻绳一端系住物体A，另一端系于墙上，绳与竖直方向的夹角为37°，今欲用外力将物体B匀速向右拉出，求所加水平力F的大小，并画出A、B的受力分析图．取g=10m/s²，sin37°=0.6,cos37°=0.8

16、(6分)在用打点计时器验证机械能守恒定律的实验中，质量m=1. 00㎏的重物自由下落，打点计时器在纸带上打出一系列点．如图所示为选取的一条符合实验要求的纸带，O为第一个点，A、B、C为从合适位置开始选取的三个连续点(其他点未画出)．已知打点计时器每隔0.02 s打一次点，当地的重力加速度g=9. 80m/s²．那么：

(1)纸带的　　　　 端(选填“左”或“右’)与重物相连；

(2)从O点到B点，重物重力势能减少量=　　　　 J，动能增加量=___________J；(结果取3位有效数字)

15、(6分)在“探究小车速度随时间变化规律”的实验中，某同学测量数据后，通过计算得到了小车运动过程中各计时时刻的速度如表格所示．

①分析表中数据可知，在误差允许的范围内，小车做　　　　　　　 运动。

②由于此次实验的原始纸带没有保存，另一同学想估算小车从位置0到位置5的位移，其估算方法如下：x=(0.38×0.1+0.63×0.1+0.88×0.1+1.12×0.1+1.38×0.1)m=…那么，该同学得到的位移　　　　　 (选填“大于”、“等于”或“小于”)实际位移，为了使计算位移的误差尽可能小，你认为采取什么方法更合适?(不必算出具体数据)　　　　　　　　　　　　　　　　　　　 ．

14、(4分)为了减小实验误差，以下操作中不必要的是(　　　 )

A．在“研究平抛物体运动”的实验中，斜槽应尽可能光滑。

B．在“验证力的平行四边形定则”的实验中，弹簧测力计必须与木板平行，读数时视线要正对弹簧测力计的刻度。

C．用落体法验证机械能守恒定律时，必需选择纸带上的第一打点为起始点。

13、物体做自由落体，E_k代表动能，E_P代表势能，h代表下落的距离，以水平地面为零势能面，下列所示图像中，能正确反映各物理量之间关系的是

12、如图所示,长度相同的三根轻杆构成一个正三角形支架,在A处固定质量为2m的小球, B处固定质量为m的小球.支架悬挂在O点,可绕过O点并与支架所在平面相垂直的固定轴转动.开始时OB与地面相垂直.放手后开始运动,在不计任何阻力的情况下,下列说法正确的是(　　 )

　 A．A球到达最低点时速度为零

　 B．A球机械能减少量等于B球机械能增加量

　 C．B球向左摆动所能达到的最高位置应高于A球开始运动时的高度

　 D．当支架从左向右回摆时,A球一定能回到起始高度

11、如图所示，从倾角为θ的斜面上的M点水平抛出一个小球，小球的初速度为v₀，最后小球落在斜面上的N点，则(　 )

A.可求M、N之间的距离　　

B.可求小球落到N点时速度的大小和方向

C.可求小球到达N点时的动能　　　　　　　　　　　　　　　　　　　

D.可以断定，当小球速度方向与斜面平行时，小球与斜面间的距离最大　　　　　　　　　　　　　　　　　　　　　　　　　　

10、2006年2月10日，中国航天局将如图所示的标志确定为中国月球探测工程形象标志，它以中国书法的笔触，抽象地勾勒出一轮明月，一双脚印踏在其上，象征着月球探测的终极梦想．假想人类不断向月球“移民”，经过较长时间后，月球和地球仍可视为均匀球体，地球的总质量仍大于月球的总质量，月球仍按原轨道运行，以下说法正确的是

A．月地之间的万有引力将变小　

　B．月球绕地球运动的周期将变大

C．月球绕地球运动的向心加速度将变小

　 D．月球绕地球运动的线速度将变大

9、许多教室里都悬挂一磁性小黑板，小铁块被吸在小黑板上可以用于“贴”通知或宣传单，下列说法中正确的是：　　 　　　 (　　 )

A．铁块受到三个力的作用　　

B．铁块与黑板间在水平方向存在两对作用力与反作用力

C．铁块受到的磁力大于受到的弹力才能被吸在黑板上　

D．铁块受到的磁力与受到的弹力是一对作用力与反作用

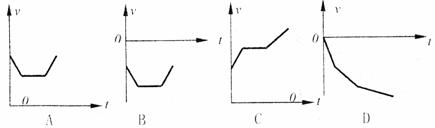

8．在沿竖直方向运动的升降机内的水平地板上放有一物体，若物体对地板的压力大小随时间的关系如图所示，则电梯运动的速度随时间的变化图象不可能为(　　 )

二：不定项选择题(每小题5分，共25分．有的只有一个选项符合题意，有的两个或两个以上选项正确，全部选对的得5分，选对但不全的得3分，有错选或不答的得0分)
