3、同学们在由静止开始向上运动的电梯里，把一测量加速度的小探头固定在一个质量为1 kg的手提包上，到达某一楼层停止，采集数据并分析处理后列出下表：

为此同学们在计算机上画出了很多图象如图所示，请你根据上表数据和所学知识判断(设F为手提拉力，)其中判断正确的是(　 )

A．①②　 B．②③　 C．③④　 D．①③

2、自动充电式电动车的前轮装有发电机，发电机与蓄电池连接．骑车者用力蹬车或电动车自动滑行时，发电机向蓄电池充电，将其他形式的能转化成电能储存起来．现使车以500J的初动能在粗糙的水平路面上自由滑行，第一次关闭自充电装置，其动能随位移变化关系如图线①所示；第二次启动自充电装置，其动能随位移变化关系如图线②所示，则第二次向蓄电池所充的电能是( 　　　)

A．200J　　　　　 B．250J　　　　　 C．300J　 　　　　 D．500J

1、如图甲所示，两物体A、B叠放在光滑水平面上，对物体A施加一水平力F，F-t关系图象如图乙所示．两物体在力F作用下由静止开始运动，且始终相对静止，则(　　　 )

A．两物体做匀变速直线运动

B．2s~3s时间内两物体间的摩擦力逐渐减小

C．A对B的摩擦力方向始终与力F的方向相同

D．两物体沿直线做往复运动

16．(16分)如图所示，在匀强磁场中竖直放置两条足够长的平行导轨，磁场方向与导轨所在平面垂直，磁感应强度大小为，导轨上端连接一阻值为R的电阻和电键S，导轨电阻不计，两金属棒a和b的电阻都为R，质量分别为和，它们与导轨接触良好，并可沿导轨无摩擦运动，若将b棒固定，电键S断开，用一竖直向上的恒力F拉a棒，稳定后a棒以的速度向上匀速运动，此时再释放b棒，b棒恰能保持静止。

求拉力F的大小

若将a棒固定，电键S闭合，让b棒自由下滑，求b棒滑行的最大速度

若将a棒和b棒都固定，电键S断开，使磁感应强度从随时间均匀增加，经0.1s后磁感应强度增大到2时，a棒受到的安培力大小正好等于a棒的重力，求两棒间的距离h

15．(16分)如图所示的“S”字形玩具轨道，该轨道是用内壁光滑的薄壁细圆管弯成，固定在竖直平面内，轨道弯曲部分是由两个半径相等半圆连接而成，圆半径比细管内径大得多，轨道底端与水平地面相切，弹射装置将一个小球(可视为质点)从a点水平弹射向b点并进入轨道，经过轨道后从p点水平抛出，已知小物体与地面ab段间的动摩擦因数，不计其它机械能损失，ab段长L=1.25m，圆的半径R=0.1m，小物体质量m=0.01kg，轨道质量为M=0.15kg，，求：

若，小物体从p点抛出后的水平射程

若，小物体经过轨道的最高点时，管道对小物体作用力的大小和方向

设小球进入轨道之前，轨道对地面的压力大小等于轨道自身的重力，当至少为多少时，轨道对地面的压力为零。

14．(15分)某同学设计了一个测定带电粒子比荷的实验，其实验装置如图所示，abcd是一个长方形盒子，在ad边和cd边上各开有小孔f和e，e是cd边上的中点，荧光屏M贴着cd放置，荧光屏上的闪光能显示粒子从e孔射出，盒子内有一方向垂直于abcd平面的匀强磁场，磁感应强度大小为B。粒子源不断地发射相同的带电粒子，粒子的初速度可以忽略，粒子经过电压为U的电场加速后，从f孔垂直于ad边射入盒内，粒子经磁场偏转后恰好从e孔射出，若已知fd=cd=L，不计粒子的重力和粒子之间的相互作用力，请你根据上述条件求出带电粒子的比荷

13．(12分)宇航员在某星球表面以初速度竖直向上抛出一个物体，物体上升的最大高度为h，已知该星球的半径为R，且物体只受该星球引力作用。

　 (1)求该星球表面的重力加速度

　 (2)如果要在这个星球上发射一颗贴近它表面运行的卫星，求该卫星做匀速圆周运动的线速度和周期

12．(12分)倾角的斜面上有质量m=6.8kg的木块，木块与斜面之间的动摩擦因数，现用水平力F推动木块，如图所示，使木块恰好沿斜面向上做匀速运动，若斜面始终保持静止，求水平推力F的大小。()

11．和伏安法测一节干电池(电动势约为1.5V)的电动势和内电阻：

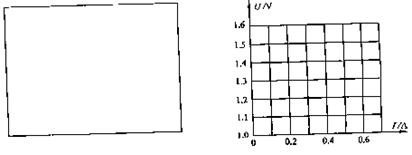

　 (1)在下面方框中画出实验原理图

　 (2)某同学实验测得的数据如右表所示，根据表中测量的数据，在图中作出U-I图线

　 (3)根据图线可知，被测电池的电动势为　　　 V，内电阻为　　　

在答卷纸相应的位置

10．如图所示的实验装置验证机械能守恒定律，实验所用的电源

为学生电源，输出电压为6V的交流电和直流电两种，重锤

上拖着的纸带通过打点计时器打出一系列的点，对纸带上的

点的痕迹进行测量，即可验证机械能守恒定律

　 (1)下面列举了该实验的几个操作步骤

A．按照图示的装置安装器材

B．将打点计时器接到电源的电流输出端上

C．用天平测量出重锤的质量

D．先松手释放纸带，再接通电源打出纸带

E．选择合适的纸带，测量打出的纸带上某些点之间的距离

F．根据测量的结果计算重锤下落过程中减少的重力势能是束等于增加的动能

上述操作中没有必要进行的或者操作不恰当的步骤是　　　　 (填入相应的字母)．

　 　 (2)若实验中所用重锤质量m=1.00kg，打点纸带如下图所示，打点时间间隔为0.02s，从O点开始下落起至B点，重锤的重力势能减小量是=　　 　J，重锤的动能增加量=　　　　 J．(，结果取3位有效数字)(O点为开始下落点，O点与A点间其他点未画出)实验结论是
